Cititor RFID cu tastatură pentru acces securizat

Cititorul RFID autonom cu tastatură este conceput pentru controlul securizat al accesului la uși, unde administratorii au nevoie de verificare prin card, acces prin parolă sau autentificare combinată card plus parolă într-un singur dispozitiv compact. Este potrivit pentru birouri, apartamente, încăperi restricționate, intrări rezidențiale, puncte de pontaj și proiecte mici de control acces care necesită citire fiabilă a acreditărilor, cablare simplă și funcționare stabilă zilnică.

Acest cititor acceptă carduri EM4100, EM4200, TK4100 și carduri compatibile de joasă frecvență, precum și carduri Mifare 1 pentru aplicații de înaltă frecvență la 13.56 MHz. Ca parte a unui sistem complet de securizare a ușilor, poate fi utilizat împreună cu carduri RFID, controlere de acces, încuietori electrice, butoane de ieșire și sisteme de administrare pentru a crea o soluție practică de acces în diferite medii de instalare.

Cititor RFID autonom cu tastatură pentru securitatea ușilor

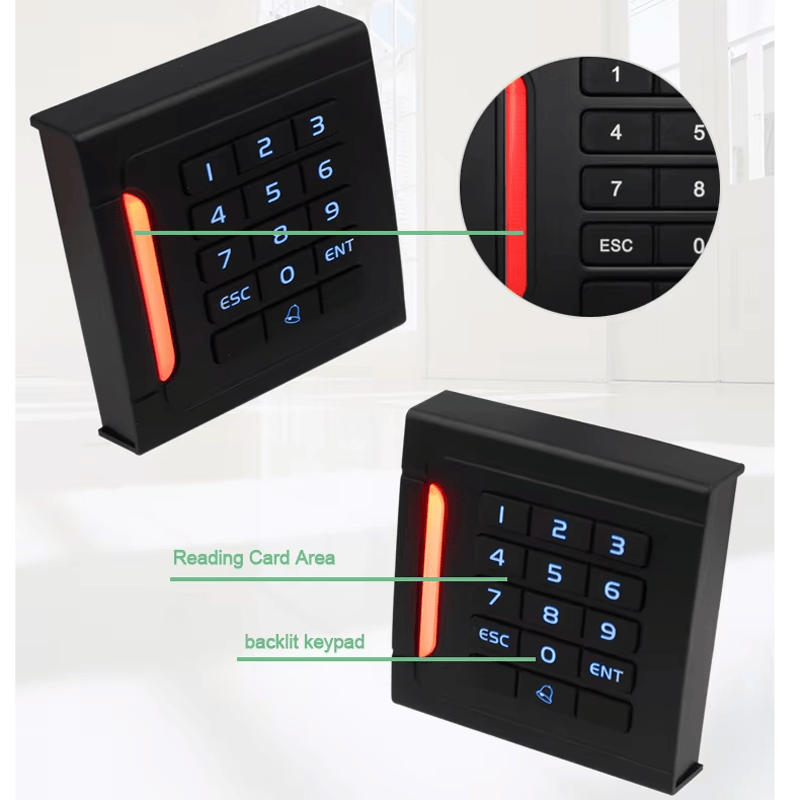

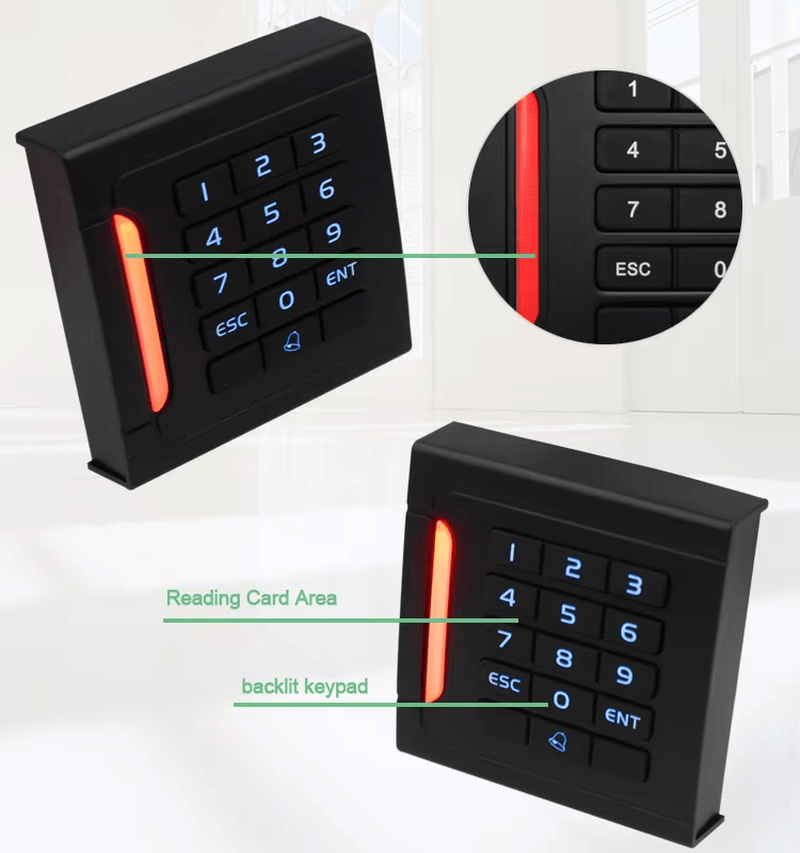

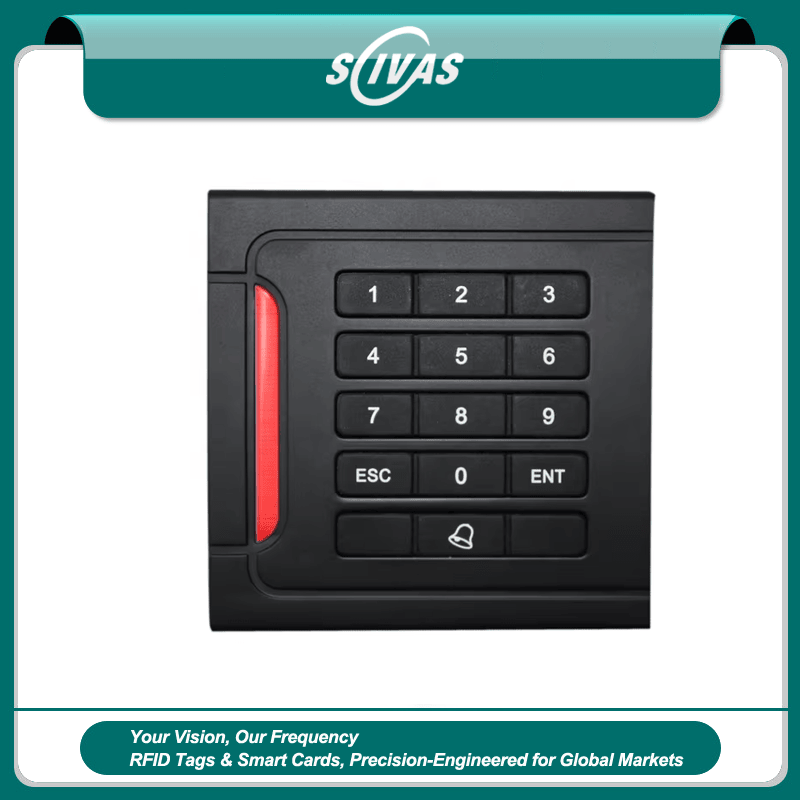

Acest cititor cu tastatură oferă trei metode practice de acces: doar card RFID, doar parolă și card RFID plus parolă. Modul de verificare combinată este util în special pentru zonele care necesită un nivel mai ridicat de control decât simpla prezentare a cardului. Carcasa pătrată pentru montare pe perete permite o instalare ordonată, iar antena integrată, LED-ul bicolor și buzzerul oferă feedback clar la prezentarea cardului sau introducerea parolei.

Cititorul este conceput pentru proiecte care necesită cititoare RFID de acces fiabile și ușor de implementat. Poate fi instalat la intrări, camere tehnice, uși de birouri, zone de depozitare, facilități pentru membri, puncte de înregistrare vizitatori și alte locații unde sunt necesare identificarea rapidă și accesul controlat.

Citirea acreditărilor și logica de funcționare

Compatibilitate carduri și distanță de citire

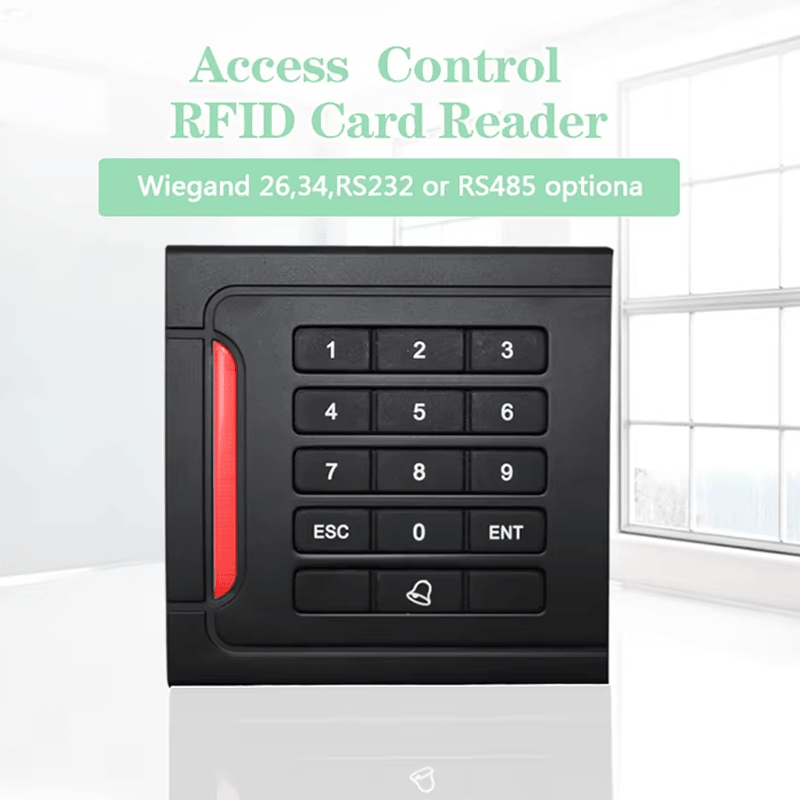

Dispozitivul este disponibil pentru carduri EM4100, EM4200, TK4100 și carduri compatibile, precum și pentru carduri Mifare 1 la 13.56 MHz. Distanța de proximitate este de 2–15 cm, oferind o utilizare comodă fără contact direct. Când un card se apropie de cititor, indicatorul roșu se schimbă în verde, apoi revine la roșu după transmiterea datelor. Buzzerul confirmă comunicarea reușită, ajutând utilizatorii să identifice imediat starea accesului.

Logica anti-recitire repetată

Cititorul are un timp de procesare pentru proximitate de 500 ms. După citirea unui card, același ID nu va fi transmis repetat cât timp acesta rămâne în zona de citire. Când un alt card intră în câmpul de proximitate, cititorul poate răspunde continuu și transmite noile date. Această funcție reduce semnalele repetate inutile și contribuie la o funcționare mai eficientă a sistemului de control acces.

Opțiuni de interfață și integrare sistem

Formate de ieșire și interfețe de comunicație

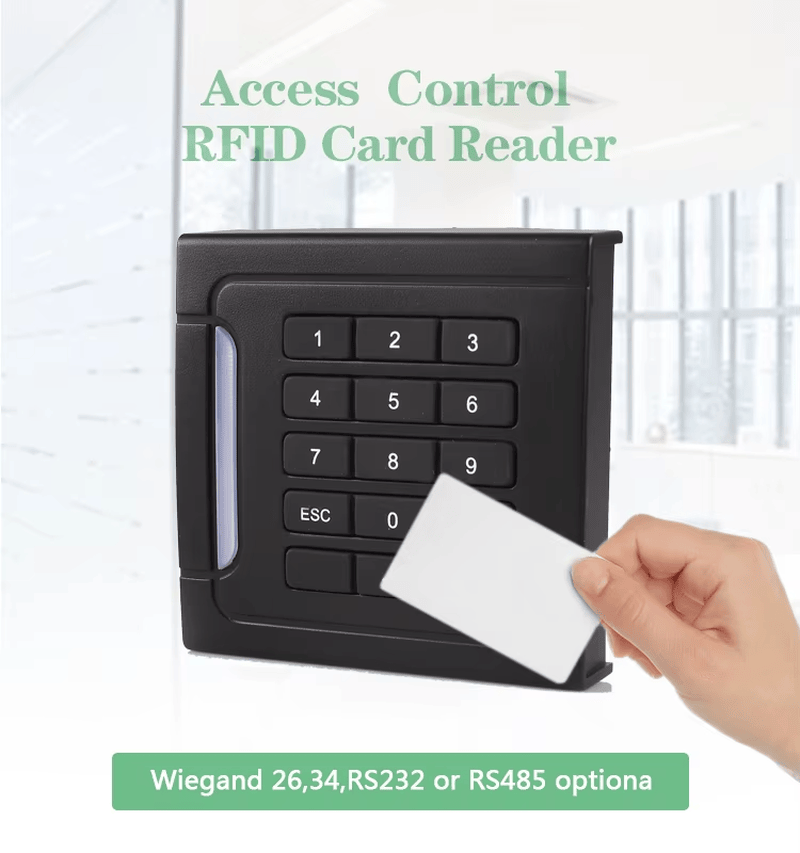

Cititorul suportă ieșire standard de date Wiegand 26-bit și Wiegand 34-bit. Interfețele RS232 și RS485 sunt disponibile opțional pentru diferite cerințe ale controlerelor. Cu o distanță de comunicație de până la 100 metri în condiții adecvate de cablare, poate fi integrat în sisteme de acces, terminale de pontaj, sisteme de înregistrare vizitatori și aplicații de autentificare.

Pentru proiecte de dimensiuni mai mari, acest cititor cu tastatură poate funcționa ca parte a unei rețele de acces care include și terminale RFID de control acces, controlere pentru uși și software de administrare. Designul standard al conexiunilor facilitează instalarea și integrarea cu dispozitive de control uzuale.

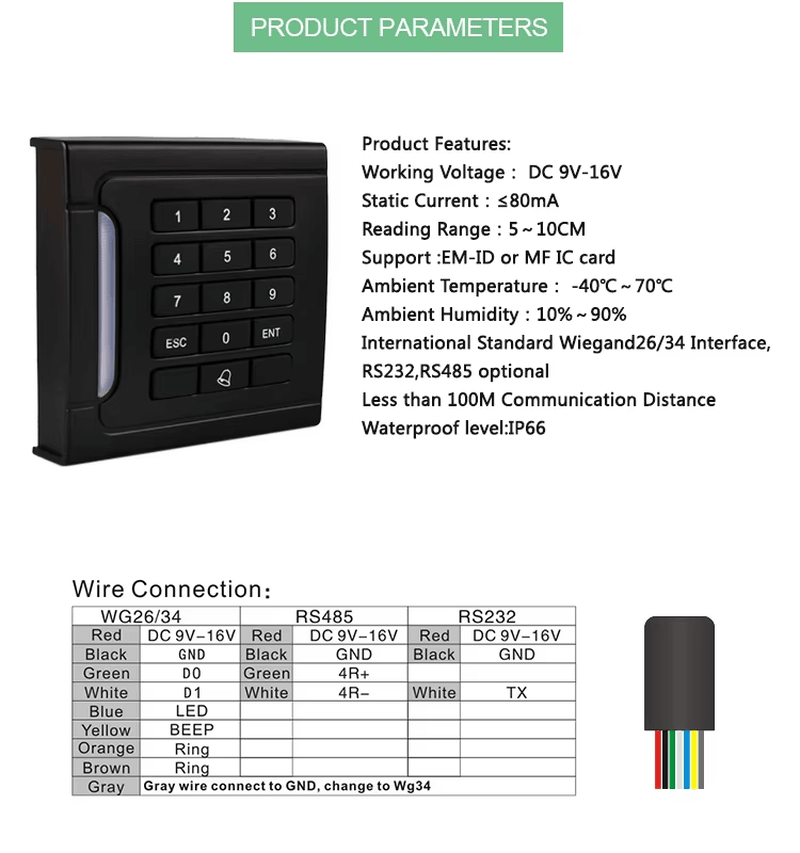

Specificații tehnice

Date electrice și de mediu

Ieșire date standard Wiegand 26-bit și Wiegand 34-bit

Viteză de răspuns mai mică de 0,2 secunde

Timp de proximitate mai mic de 0,5 secunde

Distanță de citire 2–15 cm

Suportă card EM4100 sau card compatibil cu cod Manchester pe 64 biți și card Mifare 1 la 13.56 MHz

Temperatură ambientală -25°C până la +75°C și umiditate ambientală 10%–90%

Antenă integrată

LED bicolor integrat

Buzzer integrat

Tensiune de lucru DC 12 V și curent de funcționare 70 mA

Distanță de comunicație 100 metri

Transfer de date în timp real

Culoare neagră

Carcasă PVC cu rășină neagră pentru protecție impermeabilă

109 × 88.4 × 34 mm

Ghid de instalare și cablare

Metodă de instalare

Utilizați o șurubelniță în cruce pentru a slăbi șurubul dintre panou și placa principală. Apoi fixați placa principală pe perete cu dibluri și șuruburi. Poziția de instalare trebuie să permită prezentarea comodă a cardului, introducerea parolei și efectuarea operațiunilor de întreținere.

Conectarea firelor

Roșu: DC 5 V–16 V

Negru: GND

Albastru: D1

Alb: D0

Maro: BEEP

Verde: LED

Galben: Alarmă

Instrucțiuni de instalare

1. Verificați tensiunea electrică înainte de cablare și identificați corect polii pozitiv și negativ ai sursei de alimentare.

2. Atunci când utilizați o sursă externă de alimentare, asigurați-vă că cititorul partajează alimentarea cu unitatea de control sau utilizează aceeași conexiune GND.

3. Când distanța dintre cititor și controler depășește 50 metri, utilizați cablu de alimentare cu secțiune suficientă sau mai multe cabluri de rețea conectate în paralel pentru îmbunătățirea stabilității transmisiei.

Întrebări frecvente

Q1: Ce metode de acces suportă acest cititor RFID autonom cu tastatură?
A1: Suportă acces prin card RFID, acces prin parolă și acces combinat card plus parolă pentru un control mai sigur al intrării.

Q2: Cu ce tipuri de carduri poate funcționa acest cititor?
A2: Poate funcționa cu EM4100, EM4200, TK4100 și carduri compatibile, precum și cu carduri Mifare 1 la 13.56 MHz.

Q3: Ce formate de ieșire sunt disponibile pentru integrarea în sisteme de acces?
A3: Cititorul suportă ieșire standard Wiegand 26-bit și Wiegand 34-bit, iar interfețele RS232 și RS485 sunt disponibile opțional.

Q4: Care este distanța obișnuită de citire a acestui cititor RFID cu tastatură?
A4: Distanța specificată este de 2–15 cm, în funcție de tipul cardului, mediul de instalare și configurația sistemului.

Q5: Unde poate fi utilizat acest cititor de acces cu tastatură?
A5: Poate fi utilizat pentru uși de birouri, intrări rezidențiale, încăperi restricționate, sisteme de pontaj, puncte de înregistrare vizitatori și aplicații de autentificare.
