Etichete RFID IP68 pentru urmărirea utilajelor

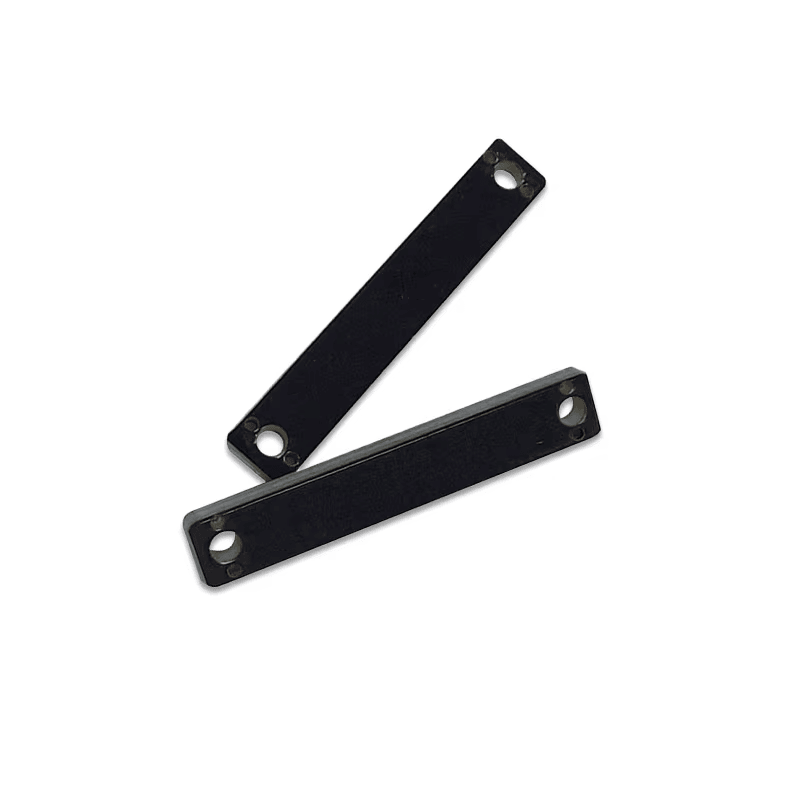

Eticheta RFID PCB pentru montare pe metal este realizată din material FR-4 și oferă protecție IP68 pentru fiabilitate și durabilitate superioare. Rezistența ridicată la temperatură o face potrivită pentru utilizare în diverse medii dificile.

Eticheta poate fi instalată prin mai multe metode, precum șuruburi, nituri, adezivi sau alte elemente de fixare adecvate. Este compatibilă cu protocolul ISO18000-6C (EPC C1G2) și dispune de un ID global unic, fiind potrivită pentru o gamă largă de aplicații de urmărire și gestionare a activelor.

Aplicații:

1. Medii metalice

2. Urmărirea activelor - echipamente, piese, containere

3. Controlul inventarului

4. Logistică

5. Petrochimie

6. Industria auto

7. Securitate

8. Urmărirea cilindrilor de gaz

9. Aplicații în exterior, de exemplu panouri publicitare

Etichete RFID PCB create pentru urmărirea utilajelor

SCIVAS proiectează etichete RFID pentru urmărirea utilajelor în fabrici care au nevoie de identificare fiabilă pe echipamente metalice, unelte de producție, piese de schimb și active industriale mobile. P3005-3 este o etichetă PCB compactă din FR4, concepută pentru montare pe metal, rezolvând o problemă frecventă în gestionarea activelor de tip utilaj: etichetele obișnuite își pierd adesea performanța atunci când sunt aplicate direct pe oțel, aluminiu, cadre, carcase sau suprafețe mecanice înguste. Cu un corp subțire de 30×5×3mm și o greutate de numai 0.8g, această etichetă poate fi fixată pe componente mici de utilaje fără a modifica aspectul, echilibrul sau modul de manipulare al activului.

Acest model este potrivit mai ales atunci când punctul de identificare este valoros, dar spațiul fizic este limitat. Un atelier poate avea nevoie să identifice dispozitive de fixare pentru prelucrare, scule înlocuibile, calibre de inspecție, efectori robotici, cărucioare de mentenanță, plăci de matriță, containere metalice sau componente compacte de echipament. În astfel de condiții, o etichetă rigidă mare poate fi dificil de instalat, iar un autocolant standard poate fi prea slab pe metal. P3005-3 oferă inginerilor o opțiune mai curată: o etichetă RFID PCB pentru montare pe metal, mică și rigidă, care menține performanța UHF stabilă pe active metalice.

Performanță UHF stabilă pe echipamente metalice

P3005-3 acceptă EPC C1G2 și ISO18000-6C, fiind compatibilă cu multe sisteme UHF RFID de urmărire a activelor utilizate în producție, mentenanță, controlul inventarului și logistică industrială. Configurația standard a cipului este NXP Ucode 8, cu EPC 128 bits și TID 96 bits. Această structură de memorie este practică pentru codarea ID-urilor de active, conectarea fiecărei etichete la o înregistrare de utilaj și verificarea identității originale a cipului în timpul inspecției. Păstrarea datelor este de peste 10 ani, iar eticheta acceptă până la 100000 de cicluri de rescriere, sprijinind programe pe termen lung în care înregistrările echipamentelor pot fi actualizate pe parcursul mai multor perioade de service.

Distanța de citire depinde de cititor, antenă, dimensiunea metalului, poziția de montare și interferențele din locație, însă datele de testare existente indică o performanță puternică pentru o etichetă de această dimensiune. În condiții FCC, un cititor fix poate ajunge la aproximativ 17.5m pe o referință metalică de 15×2cm și la aproximativ 7.0m pe o referință metalică de 14×14cm. Un cititor portabil poate ajunge la aproximativ 6.0m pe o referință metalică de 15×2cm și la aproximativ 2.5m pe o referință metalică de 14×14cm. Astfel, eticheta este utilă atât pentru verificări de mișcare a echipamentelor în stil poartă, cât și pentru verificări efectuate de personalul de mentenanță cu cititoare portabile în timpul auditurilor.

Proiectată pentru condiții de fabrică și expunere în exterior

Mediile cu utilaje sunt rareori blânde. Etichetele pot fi expuse la vibrații, ceață de ulei, praf, rutine de curățare, variații de temperatură, depozitare în exterior sau contact repetat în timpul manipulării. P3005-3 este construită din FR4 și are protecție IP68, susținând rezistența la pătrunderea prafului și a apei. Funcționează între -40 și +85°C și poate supraviețui între -40 și +150°C, oferind o toleranță mai largă pentru depozitare, transport și locații industriale solicitante. Nivelul de umiditate ajunge la 98% fără condens, susținând utilizarea în depozite, unități de procesare, curți exterioare și facilități cu umiditate sezonieră.

Instalarea poate fi adaptată structurii activului. Adezivul 3M este potrivit pentru zone metalice curate și plane, unde este necesară o instalare rapidă. Niturile, șuruburile și opțiunile magnetice pot fi alese atunci când este nevoie de fixare mai puternică sau de montare detașabilă. Pentru utilaje de valoare ridicată, recomandăm de obicei testarea poziției de montare înainte de implementarea în masă, deoarece chiar și o etichetă UHF performantă poate fi influențată de muchii apropiate, ecranare, suprafețe curbate sau ansambluri metalice din jur. Ca furnizor direct de etichete RFID pentru montare pe metal, SCIVAS poate ajuta la evaluarea mediului de operare și la alegerea unei metode de montare potrivite.

Personalizare pentru gestionarea activelor de tip utilaj

Pentru etichetele RFID dedicate utilajelor, eticheta fizică este doar o parte a proiectului. Cumpărătorii au adesea nevoie ca fiecare etichetă să corespundă unei baze de date existente de active, unui proces cu coduri de bare, unei înregistrări ERP sau unui sistem de mentenanță. SCIVAS oferă codare, imprimare de numere de serie, imprimare de coduri de bare, imprimare de logo și servicii de design. Aceste opțiuni ajută integratorii și utilizatorii finali să implementeze eticheta fără lucrări suplimentare de etichetare după livrare. Atunci când același ID de utilaj trebuie să fie citibil atât de operatori, cât și de software-ul RFID, imprimarea codului de bare și a numărului vizibil poate reduce erorile la instalare și în depanările ulterioare.

P3005-3 se potrivește și sistemelor mixte de identificare. O fabrică poate folosi scanarea codurilor de bare pentru consumabile cu cost redus, UHF RFID pentru echipamente fixe și cititoare portabile pentru verificări de excepție. Asociată cu cititoare RFID industriale adecvate, această etichetă PCB compactă poate susține audituri mai rapide, mai puține active omise și o vizibilitate mai bună asupra utilajelor care se deplasează între posturi de lucru, zone de service, zone ale subcontractorilor sau spații de depozitare. Pentru proiectele care necesită etichete RFID pentru urmărirea utilajelor și echipamentelor pe numeroase suprafețe metalice, SCIVAS poate furniza mostre de la MOQ 50 bucăți și poate sprijini testarea suplimentară înainte de producția în volum.

FAQ

De ce să folosiți etichete RFID PCB pentru urmărirea utilajelor în locul etichetelor RFID obișnuite?

Etichetele RFID obișnuite își pierd adesea stabilitatea citirii atunci când sunt aplicate direct pe metal, deoarece suprafața metalică modifică comportamentul antenei. O etichetă PCB on-metal este proiectată cu o structură care funcționează împreună cu suportul metalic. Pentru urmărirea utilajelor, acest lucru ajută la menținerea unor citiri mai constante pe cadre de echipamente, scule, dispozitive de fixare, carcase și alte active industriale metalice.

Pe ce tipuri de utilaje sau echipamente poate fi utilizată P3005-3?

P3005-3 este potrivită pentru active metalice compacte, precum mașini-unelte, matrițe, dispozitive de prindere, calibre, cărucioare, rafturi de depozitare, piese de schimb, componente robotice și echipamente de inspecție. Dimensiunea îngustă de 30×5×3mm o face utilă acolo unde etichetele rigide mai mari nu pot fi montate. Potrivirea finală trebuie totuși confirmată prin testare la fața locului sau cu mostre.

De la ce distanță poate fi citită această etichetă RFID pentru utilaje?

În datele de testare FCC listate, performanța cu cititor fix ajunge la aproximativ 17.5m pe o referință metalică de 15×2cm și la 7.0m pe o referință metalică de 14×14cm. Performanța cu cititor portabil ajunge la aproximativ 6.0m și 2.5m pe aceleași două referințe metalice. Distanța reală depinde de puterea cititorului, configurația antenei, instalare și condițiile din locație.

Poate eticheta RFID rezista în medii dure de fabrică?

Da. Eticheta folosește material FR4, are protecție IP68, suportă umiditate de 98% fără condens, funcționează între -40 și +85°C și poate supraviețui între -40 și +150°C. Aceste specificații o fac practică pentru multe medii de fabrică, depozit, curte exterioară și mentenanță, unde etichetele pot fi expuse la praf, umiditate și variații de temperatură.

Care este cea mai bună metodă de instalare pe utilaje metalice?

Cea mai bună metodă de instalare depinde de suprafața activului și de cerința de fixare. Adezivul 3M este rapid pentru zone curate și plane, în timp ce montarea cu șurub sau nit este mai potrivită pentru rezistență mecanică pe termen lung. Montarea magnetică poate fi utilă pentru identificare detașabilă. Pentru utilaje mobile sau cu vibrații, fixarea fizică este de obicei mai sigură decât adezivul folosit singur.

Poate SCIVAS să codeze și să imprime etichetele înainte de expediere?

Da. SCIVAS poate oferi codare EPC, imprimare de numere de serie, imprimare de coduri de bare, imprimare de logo și personalizare de design. Etichetele precodate ajută clienții să conecteze fiecare articol la o listă de active înainte de instalare, iar numerele sau codurile de bare imprimate permit tehnicienilor să verifice vizual aceeași înregistrare de utilaj în timpul implementării și al verificărilor de mentenanță.

Este această etichetă potrivită pentru gestionarea pe termen lung a activelor de tip utilaj?

Este potrivită pentru programe pe termen lung, deoarece oferă peste 10 ani de păstrare a datelor și acceptă până la 100000 de cicluri de rescriere. Corpul compact din FR4, protecția IP68 și designul pentru montare pe metal o fac utilă pentru inventare de echipamente, sisteme de mentenanță preventivă, controlul utilajelor închiriate și trasabilitatea activelor de producție.

Lista de etichete RFID pe metal PCB

Notă: Intervalele de citire enumerate în tabelul de mai jos pot diferi semnificativ de performanța din lumea reală din cauza variațiilor în mediile de testare. Validați întotdeauna prin teste practice pentru rezultate precise.


  P3005-3 Fișa tehnică a produsului
