Markere RFID autoechilibrate pentru utilități îngropate

Markerul electronic subteran sferic ED1500 83KHZ NonID pentru localizarea conductelor de gaz este disponibil în două variante: cu ID sau fără ID. Produsul este alcătuit dintr-o carcasă etanșă care conține o antenă pasivă, sub forma unui circuit rezonant de joasă frecvență reglat la o anumită frecvență. Versiunea cu ID integrează un cip de identificare.

ED1500: Sistem EMS cu markere sferice pasive subterane cu rază extinsă pentru localizarea conductelor de gaz și petrol

1. DESCRIERE PRODUS
Bobina de inducție a markerului sferic din seria ED1500 este suspendată în lichid antigel în interiorul sferei. Indiferent de modul în care se rotește sfera, bobina de inducție rămâne orizontală și orientată în sus, oferind o precizie ridicată de localizare. La instalare nu este necesară controlarea poziției exacte a sferei, ceea ce reduce dificultatea montajului.

Markerul sferic ED1500 este proiectat și produs conform frecvențelor standard internaționale și este compatibil cu localizatoare de markere electronice proiectate și fabricate pe baza acelorași frecvențe standard internaționale, în modul fără ID. ED1500 poate fi echipat și cu cipuri RFID în două moduri de modulație, ASK și FSK, devenind astfel un marker electronic informativ. Prin numărul ID din marker, personalul de detecție la sol poate confirma că semnalul identificat aparține markerului țintă îngropat în prealabil, fără a-l confunda cu un semnal de interferență sau cu un marker instalat de altă organizație. Pentru markerele cu ID, după citirea numărului ID, personalul de teren poate utiliza acest număr pentru a căuta în baza de date cloud informațiile asociate obiectului identificat, precum tipul, specificațiile și fotografiile realizate înainte de acoperirea cu sol, facilitând managementul vizual al conductelor sau instalațiilor subterane.

Markerul de tip ED1500-ID-RW, echipat cu cipuri RFID FSK, permite și scrierea unor informații simple, precum tipul și specificațiile markerului, direct în cipul intern al sferei cu ajutorul localizatorului ED8000 V400 înainte de acoperirea cu sol. Această opțiune oferă o soluție mai directă de gestionare a informațiilor în zone îndepărtate, cu semnal wireless slab, sau pentru utilizatorii care nu pot încărca datele despre obiectele marcate în cloud din motive de securitate informațională.

2. APLICAȚII

ED1500 poate fi instalat la anumite intervale, în puncte de schimbare a direcției traseului sau în puncte importante ale rețelei, cum ar fi conexiuni, valve, capace de cămine, ramificații în T și alte zone critice. În funcție de importanța proiectului și de buget, densitatea instalării poate varia de la câțiva metri la câteva zeci de metri, de obicei 10-20 metri.

·   Traseu de conductă

·   Conductă nemetalică

·   Diverse valve

·   Contor de măsurare

·   Diverse puncte de traversare

·   Ramificație în T

·   Schimbare de adâncime

· Dispozitiv de reducere a presiunii

·   Protecție catodică

·   Punct de control al presiunii

·   Port rezervat îngropat

·   Diverse coturi

·   Schimbare de diametru al conductei

·   Puț de apă

·   Capac

·   Punct de mentenanță

3. CARACTERISTICI

4. Descriere model produs

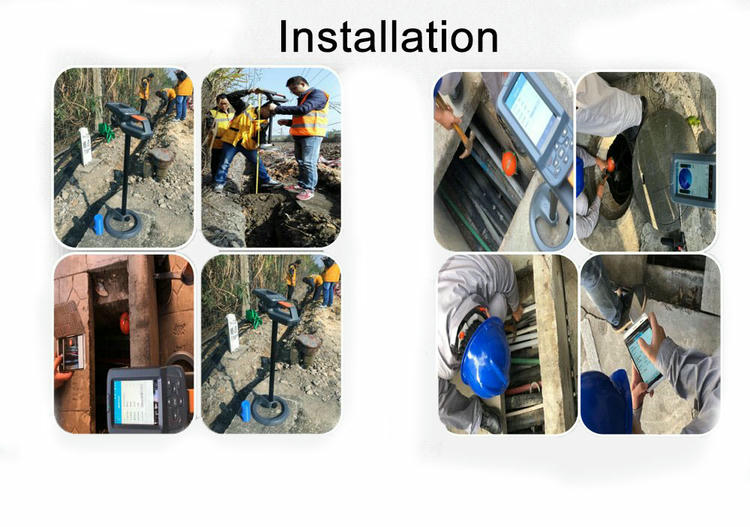

5. Instalarea markerului

· Amplasați markerul pe un cablu nemetalic

· Adăugați minimum 4 inches (10 cm) de pământ de umplutură peste cablul cu metal, inclusiv cablu ecranat, cablu coaxial etc.

Markere RFID pentru utilități îngropate și localizarea activelor subterane

SCIVAS ED1500 este un marker sferic pentru localizarea utilităților subterane, dezvoltat pentru operatori de rețele, contractori de conducte și echipe de mentenanță care au nevoie de markere RFID fiabile pentru utilități îngropate. În loc să se bazeze doar pe planuri de suprafață sau pe benzi de avertizare, markerul creează un punct detectabil sub pământ, astfel încât echipele să poată reveni la poziția corectă după acoperire, reasfaltare sau modificări de traseu. Este potrivit pentru conducte de gaz, conducte de petrol, țevi nemetalice, valve, contoare, ramificații în T, coturi, puncte de control al presiunii, puțuri de apă, capace, porturi rezervate și alte active îngropate unde certitudinea localizării pe termen lung este esențială.

Markere RFID autoechilibrate pentru utilități subterane

ED1500 utilizează un corp sferic cu o bobină internă de inducție suspendată în lichid antigel. În timpul instalării, sfera se poate roti ușor pe măsură ce se adaugă pământ, însă bobina rămâne orizontală și orientată în sus. Această structură autoechilibrată reduce dependența instalării de poziția markerului și ajută localizatorul să primească un semnal mai previzibil la inspecțiile viitoare. Pentru proiectele de utilități cu șanțuri lungi și condiții neuniforme de umplere, acest design este mai practic decât markerele care necesită orientare atentă în fiecare punct.

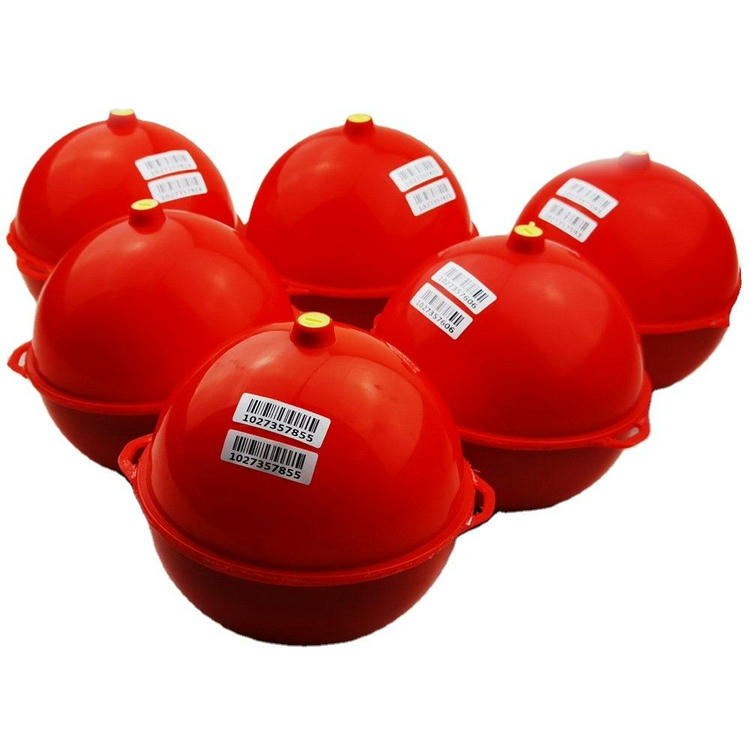

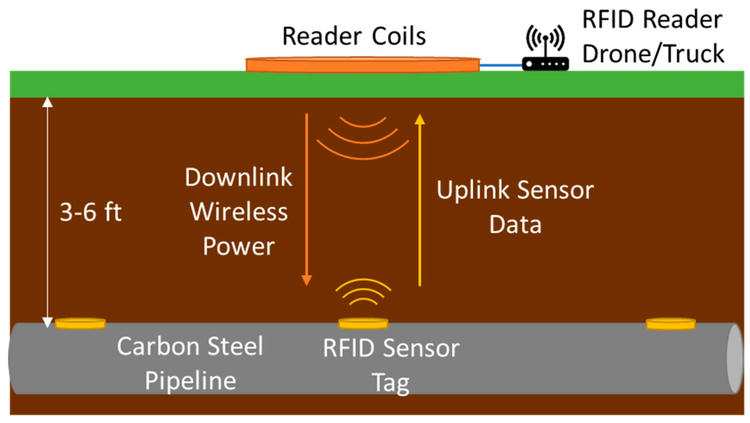

Markerul este un marker RFID pasiv de joasă frecvență pentru utilități îngropate. Nu este necesară nicio baterie în interiorul unității, astfel încât echipele de mentenanță nu trebuie să planifice înlocuirea bateriei după acoperirea markerului. Modelul fără ID oferă localizare prin semnal pe frecvențe standard pentru markere electronice, iar versiunile cu ID adaugă identificare digitală pentru echipele care doresc să distingă punctul îngropat exact. Când operatorul scanează traseul, ID-ul ajută la confirmarea faptului că semnalul aparține markerului dorit, nu unei instalații apropiate sau unui marker îngropat de altă companie.

Opțiuni fără ID, cu citire ID și cu citire-scriere

SCIVAS poate furniza ED1500-XR fără ID, ED1500-ID-R cu identificare numai pentru citire și ED1500-ID-RW cu funcție de citire-scriere. Versiunea ID-R acceptă un număr unic care poate fi asociat cu înregistrări de proiect, planuri de traseu, fotografii de șantier sau informații de active stocate în cloud. Versiunea RW permite scrierea unor informații simple, precum tipul obiectului și specificația, în marker înainte de îngropare, cu un localizator compatibil. Aceste markere de localizare pentru utilități subterane sunt deosebit de utile în zone îndepărtate, cu acoperire wireless slabă, sau în proiecte în care datele despre active nu pot fi încărcate din motive de securitate.

Sunt disponibile mai multe frecvențe pentru diferite rețele subterane, inclusiv gaz la 83 KHz sau 87 KHz, energie la 169.8 KHz, apă la 145.7 KHz, canalizare la 121.6 KHz, telecom la 101.4 KHz, Cable TV la 77 KHz și opțiuni generale la 133.3 KHz sau 66.35 KHz. Această separare pe frecvențe ajută contractorii să construiască hărți mai clare ale utilităților și reduce confuzia între diferite servicii îngropate. Pentru cumpărătorii care caută deja RFID Tags generale, acest produs aparține unei categorii mai specializate de localizare subterană, nu etichetării obișnuite de inventar.

Markere RFID durabile pentru trasee de utilități îngropate

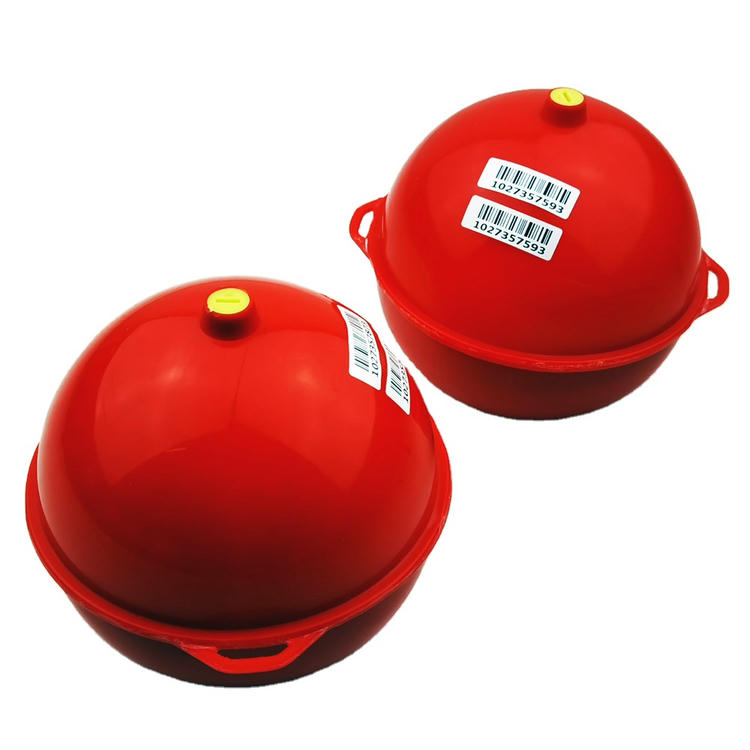

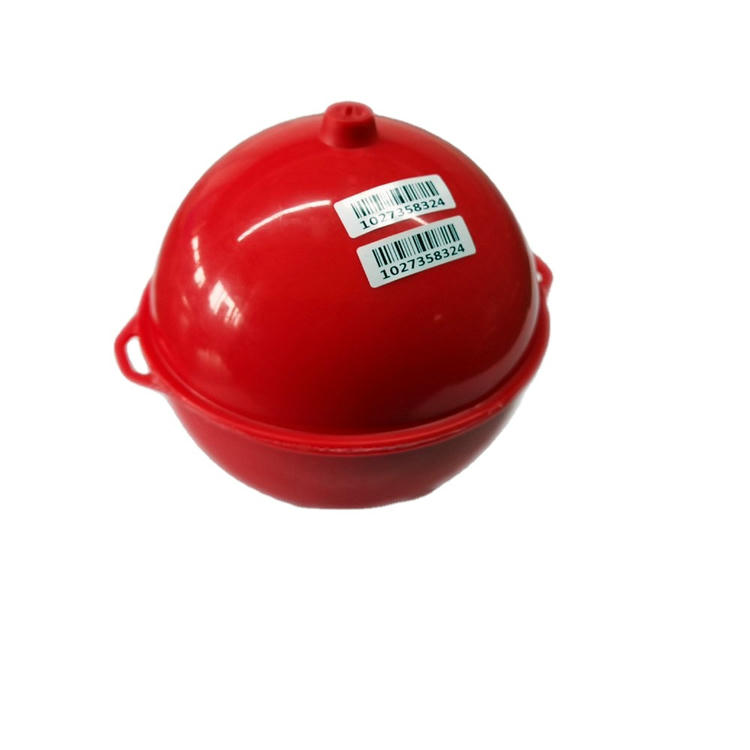

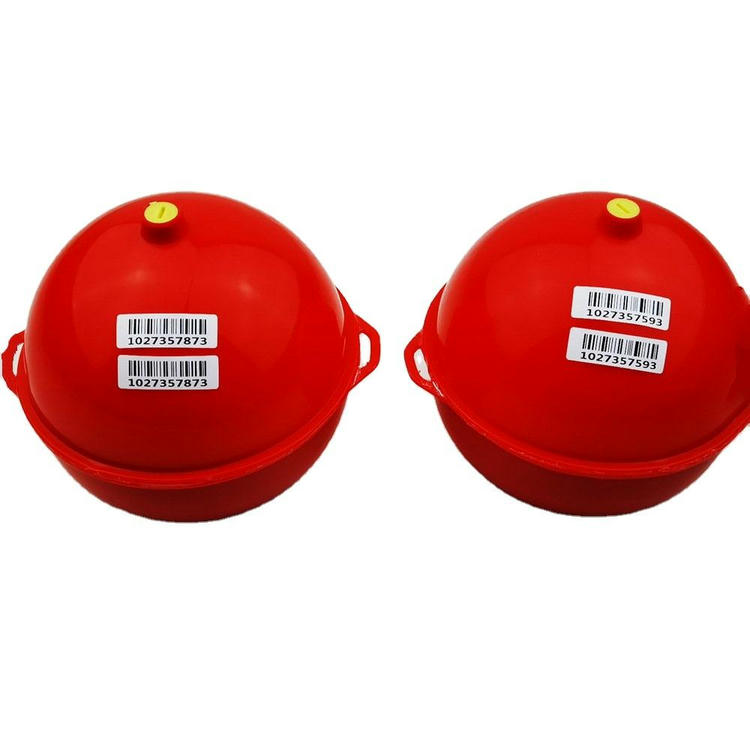

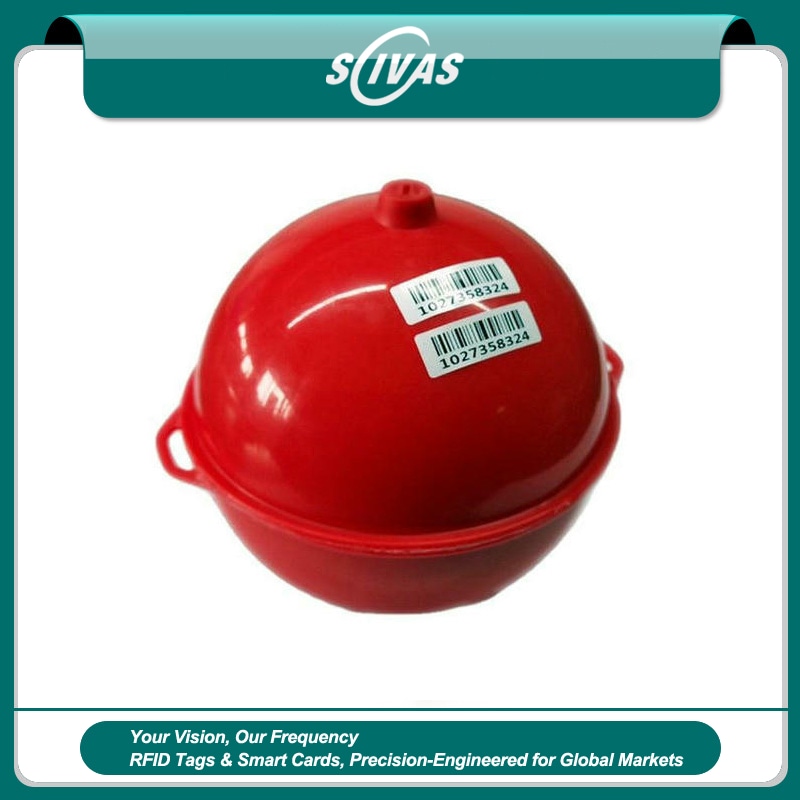

ED1500 are un corp sferic cu diametrul de 120 mm, fără găurile de prindere, o greutate tipică de 0.35 kg ±10% și clasificare IP68 pentru protecție la apă și praf. Carcasa este proiectată pentru medii exterioare îngropate, cu rezistență la umiditate, presiune a solului și manipulare pe teren. Poate rezista la o presiune axială uniformă de 5 kN și la o cădere de la aproximativ 1.5 metri pe beton. Temperatura de lucru recomandată este -20°C până la 50°C, iar temperatura de depozitare este -20°C până la 70°C. Comparativ cu multe Rugged RFID Tags pentru utilizare la suprafață, acest marker este optimizat pentru localizarea semnalului subteran, nu pentru atașarea directă pe echipamente.

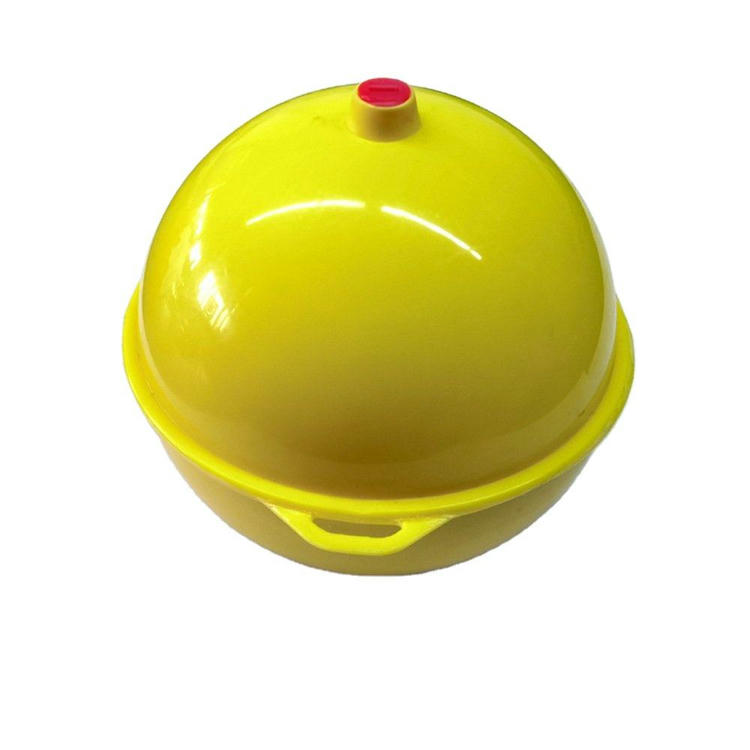

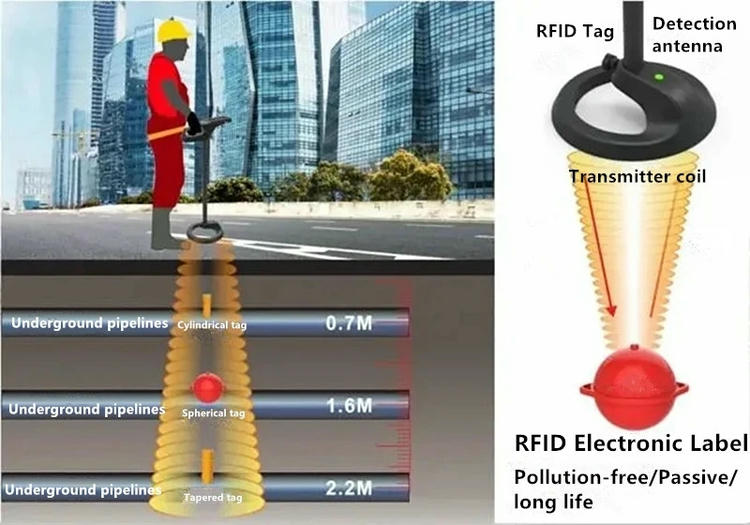

Performanța de detecție depinde de tipul localizatorului, condiția solului, frecvență și adâncimea de instalare. Adâncimea detectabilă fără ID este de obicei de aproximativ 1.5 până la 1.7 m. Adâncimea de citire ID poate ajunge la aproximativ 1.1 până la 1.3 m pentru modelul ID-R și la aproximativ 1.5 până la 1.6 m pentru modelul ID-RW, în timp ce adâncimea de scriere este în general de aproximativ 0.3 până la 0.5 m. Pentru performanță bună în teren, markerul trebuie amplasat cu acoperire adecvată de sol și menținut la cel puțin 10 cm de instalațiile metalice atunci când este instalat lângă cabluri ecranate, componente din oțel sau alte structuri metalice.

Puncte recomandate pentru instalarea markerelor RFID de conducte

Etichetele RFID subterane pentru utilități îngropate sunt instalate de obicei de-a lungul traseului, la intervale planificate și în puncte critice. Distanța tipică poate varia de la câțiva metri la câteva zeci de metri, în funcție de riscul proiectului, buget și cerințele de inspecție, iar 10 până la 20 metri reprezintă adesea o referință practică. Locațiile prioritare includ puncte de schimbare a direcției conductei, schimbări de adâncime, valve, puncte de măsurare, ramificații în T, modificări ale diametrului conductei, traversări, dispozitive de reducere a presiunii, puncte de protecție catodică, puncte de mentenanță și capace care pot fi dificil de identificat după finalizarea lucrărilor.

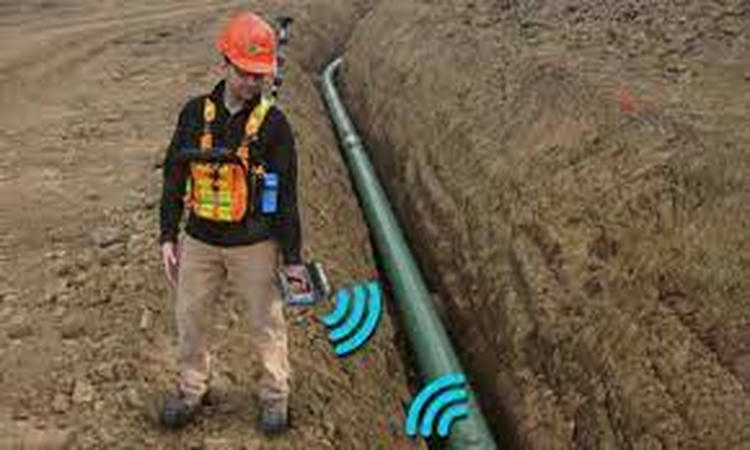

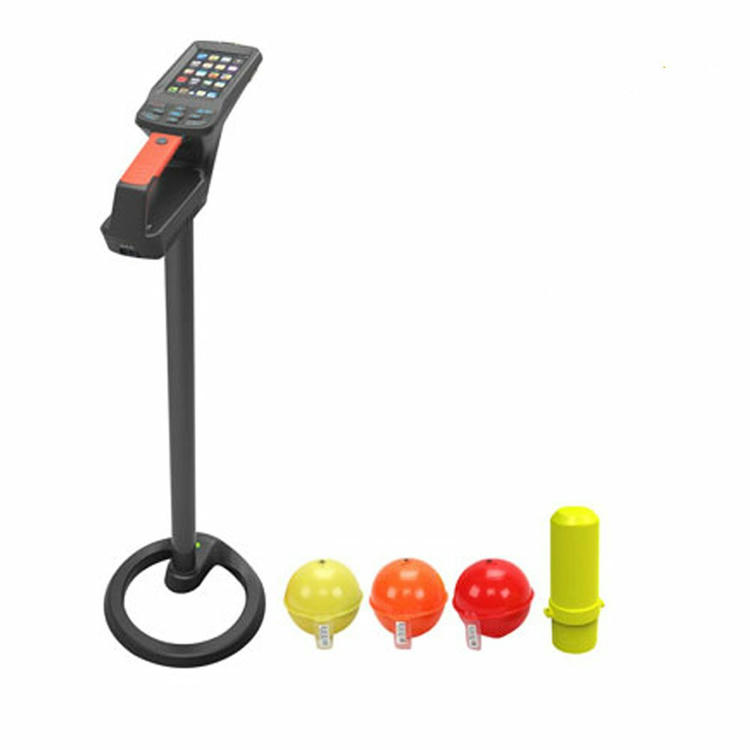

Pentru detecție, versiunea fără ID poate funcționa cu ED8000 sau cu localizatoare electronice standard de markere, precum localizatoare EMS compatibile, în timp ce versiunile cu ID sunt destinate fluxurilor de localizare și citire ED8000. Într-un proiect complet de identificare a activelor, cititoare portabile cititoare RFID, instrumente de baze de date și înregistrări de șantier pot fi combinate astfel încât fiecare punct subteran să fie nu doar găsit, ci și verificat. SCIVAS acceptă personalizare în volum pentru culoare, frecvență, selecția modelului și ambalarea pe proiect, ajutând contractorii să alinieze aprovizionarea cu markere la programul real de instalare pe teren.

FAQ

Pentru ce sunt utilizate markerele RFID pentru utilități îngropate?

Acestea sunt utilizate pentru marcarea activelor subterane, astfel încât echipele de mentenanță să poată localiza punctul îngropat corect după construcție, acoperire cu sol sau reasfaltare. ED1500 este potrivit pentru trasee de gaz, petrol, apă, telecom, energie și canalizare, în special la valve, ramificații în T, coturi, schimbări de adâncime, traversări, capace și alte puncte importante unde planurile tehnice singure nu oferă întotdeauna suficientă certitudine în teren.

De ce ED1500 folosește o structură sferică autoechilibrată?

Bobina internă este suspendată în lichid antigel, astfel încât rămâne orizontală și orientată în sus chiar dacă markerul sferic se rotește în timpul instalării. Acest lucru reduce necesitatea controlării orientării exacte în timpul umplerii șanțului. Pentru contractorii care lucrează în șanțuri lungi sau în condiții neuniforme de sol, designul ajută la îmbunătățirea consistenței semnalului și face instalarea mai rapidă și mai puțin predispusă la erori.

Care este diferența dintre versiunile Non-ID, ID-R și ID-RW?

Versiunea Non-ID este utilizată pentru localizare electronică de bază pe frecvența de utilitate selectată. Versiunea ID-R adaugă un număr unic de identificare care poate fi citit și conectat cu înregistrări externe ale activelor. Versiunea ID-RW permite atât citirea, cât și scrierea limitată, astfel încât echipele pot înregistra informații simple despre obiect înainte de îngropare, atunci când datele proiectului trebuie stocate local sau accesul wireless este limitat.

Ce frecvențe de utilități pot fi personalizate pentru acest marker?

Frecvențele disponibile includ 83 KHz sau 87 KHz pentru gaz, 169.8 KHz pentru energie, 145.7 KHz pentru apă, 121.6 KHz pentru sisteme de canalizare, 101.4 KHz pentru telecom, 77 KHz pentru Cable TV și opțiuni generale precum 133.3 KHz sau 66.35 KHz. Selectarea frecvenței trebuie să corespundă localizatorului și categoriei de utilitate folosite în proiect.

La ce adâncime poate fi detectat markerul RFID sferic subteran?

În condiții tipice, adâncimea de localizare fără ID este de aproximativ 1.5 până la 1.7 metri. Modelul ID-R poate fi citit de obicei la aproximativ 1.1 până la 1.3 metri, iar modelul ID-RW poate ajunge la aproximativ 1.5 până la 1.6 metri pentru citire. Adâncimea de scriere este în mod normal mai mică, în jur de 0.3 până la 0.5 metri, în funcție de localizator și de mediul de teren.

Markerul poate fi instalat lângă conducte metalice sau cabluri ecranate?

Poate fi utilizat în trasee de utilități care includ instalații metalice, însă distanța de instalare este importantă. Se recomandă o distanță minimă de aproximativ 10 cm față de cabluri metalice, cabluri ecranate, cabluri coaxiale sau structuri metalice similare. Spațierea corectă ajută la reducerea interferențelor de semnal și oferă localizatorului un răspuns mai clar atunci când echipele revin pe șantier pentru mentenanță sau verificare.

Ce informații trebuie înregistrate înainte de îngroparea markerelor cu ID?

Pentru proiectele cu ID, echipele ar trebui să înregistreze numărul markerului, tipul utilității, data instalării, secțiunea de traseu, referința GPS sau pe hartă, adâncimea, reperul apropiat, fotografiile înainte de acoperire și orice specificație de valvă sau conductă. Aceste informații pot fi ulterior conectate cu numărul ID, ajutând tehnicienii să confirme obiectul îngropat exact, în loc să se bazeze doar pe memorie sau pe planurile de construcție.
