Taguri RFID PCB compacte pentru active metalice
- USD 0.22-1.88
- 100 bucăți
- PD16-3
- Negru (alb, roșu, verde, albastru...)
- PCB
- diametru 16mmxT3.0mm

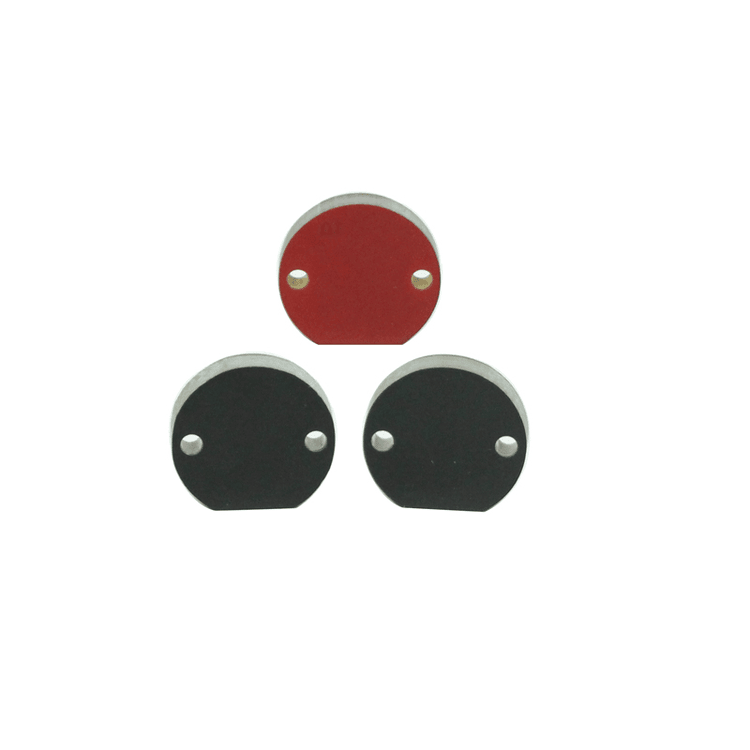

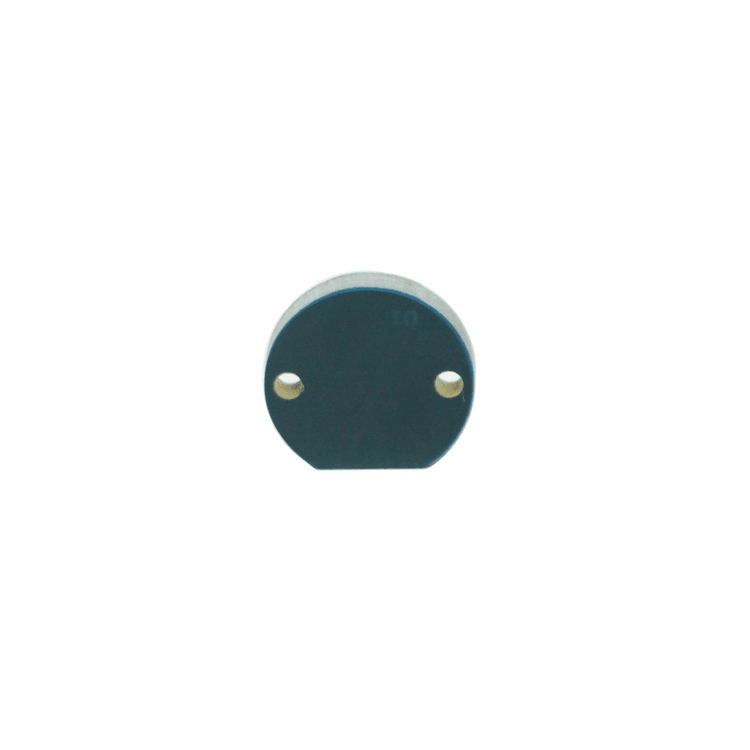

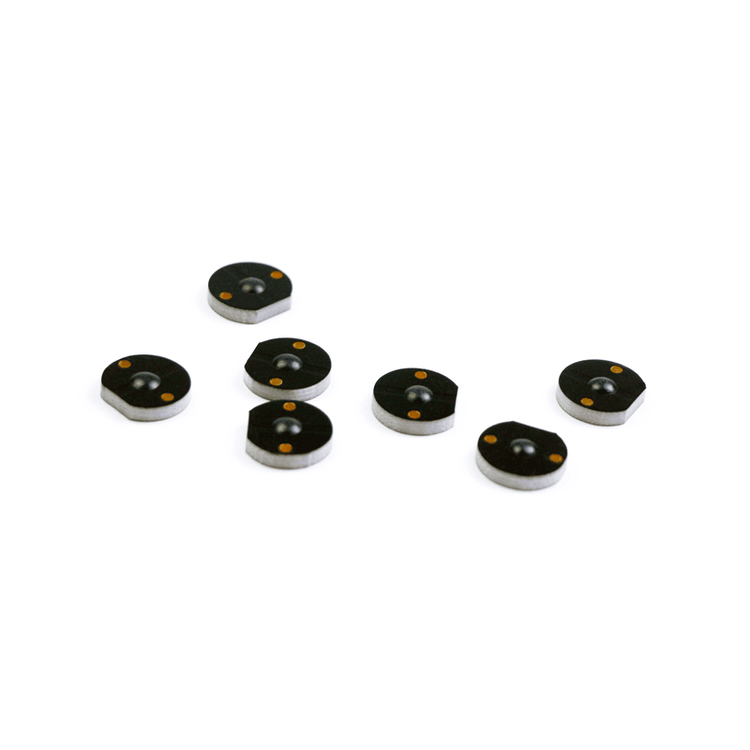

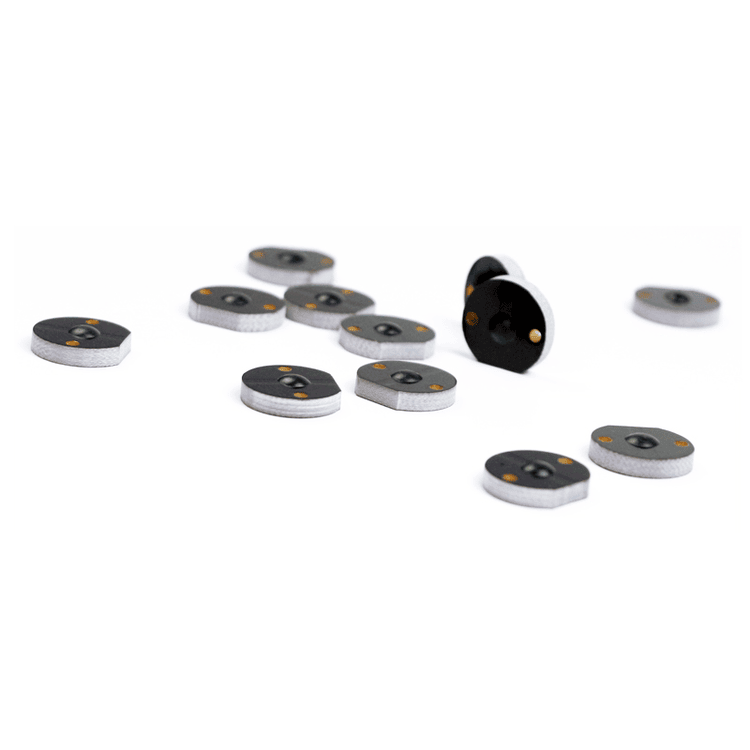

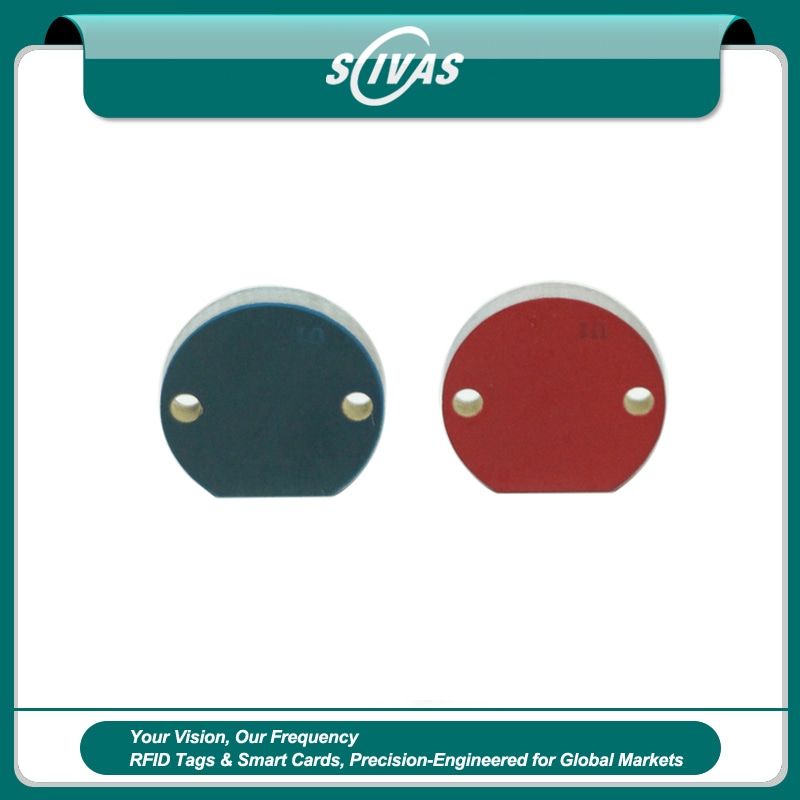

Tag RFID PCB on-metal compact pentru urmărirea activelor metalice, cu cip Alien H3, protecție IP68 și citire de până la 2,6 m.
Tag RFID PCB UHF compact on-metal pentru urmărirea activelor
Acest etichetă RFID PCB pe metal compact este proiectat pentru identificarea fiabilă a activelor metalice de mici dimensiuni în urmărirea industrială, monitorizarea logistică, administrarea sculelor și mentenanța echipamentelor. Fabricat din material PCB FR4 și echipat cu cip Alien Higgs-3, suportă protocoalele EPC Class 1 Gen 2 și ISO/IEC 18000-6C pe benzile EU 865–868 MHz și US 902–928 MHz. Montat pe suprafețe metalice, tagul oferă performanță UHF stabilă, cu o distanță de citire de până la 2,6 m folosind un cititor fix și până la 1,6 m folosind un cititor portabil. Corpul rotund de 16 mm, grosimea de 3,0 mm, cele două orificii de montaj, opțiunea de instalare cu adeziv, protecția IP68 și intervalul larg de temperatură de operare îl fac potrivit pentru fabrici care au nevoie de taguri RFID on-metal durabile pentru active compacte, scule metalice, piese de utilaje și containere reutilizabile.
Cip RFID și performanță de citire industrială
Configurația de memorie Alien Higgs-3 oferă memorie EPC de până la 480 biți, memorie utilizator de 512 biți și memorie TID de 64 biți. Cu 100.000 de cicluri de scriere și o retenție a datelor de până la 50 de ani, tagul susține evidențe industriale pe termen lung, identificarea pentru mentenanță și fluxurile de trasabilitate. Poate fi integrat cu cititoare RFID compatibile în sisteme de depozitare, producție și management al echipamentelor.
Specificații tehnice
| Dimensiune | Diametru 16 mm × grosime 3,0 mm; două orificii de 2 mm |
| Grosime | 3,0 mm |
| Material | PCB FR4 |
| Culoare | Negru; disponibile opțiuni alb, roșu, verde și albastru |
| Metode de montaj | Adeziv |
| Greutate | 1,3 g |
| Protocol interfață radio - standard | EPC global Gen2, ISO/IEC 18000-6C |
| Frecvență de operare | EU 865–868 MHz / US 902–928 MHz |
| Tip IC | Alien Higgs-3 |
| Memorie | EPC 96 biți, până la 480 biți; USER 512 biți; TID 64 biți |
| Cicluri de scriere | 100.000 de ori |
| Funcționalitate | Citire/scriere |
| Retenția datelor | 50 de ani |
| Suprafață aplicabilă | Suprafețe metalice |
| Distanță de citire (cititor fix) | Până la 2,6 m - US 902–928 MHz, pe metal; până la 2,4 m - EU 865–869 MHz, pe metal |
| Distanță de citire (cititor portabil) | Până la 1,6 m - US 902–928 MHz, pe metal; până la 1,5 m - EU 865–869 MHz, pe metal |
| Garanție | 1 an |
| Grad de protecție IP | IP68 |
| Temperatură de depozitare | -20 °C până la +150 °C |
| Temperatură de operare | -20 °C până la +100 °C |
| Certificări | Aprobat REACH, aprobat RoHS, aprobat CE |
Tag RFID PCB on-metal compact pentru active industriale: prezentare produs
Tagul RFID PCB on-metal compact susține urmărirea fiabilă a activelor industriale pe suprafețe metalice, cu cip Alien H3, protecție IP68 și distanță de citire de până la 2,6 m.
Acest produs este un tag RFID on-metal dezvoltat pentru identificarea activelor și urmărirea ciclului de viață, prezentat ca tag RFID PCB on-metal compact pentru active industriale în gama PCB On-Metal RFID Tags. Această versiune este potrivită mai ales atunci când proiectul necesită instalare pe active metalice. Configurația finală trebuie aleasă în funcție de cititorul, sistemul, metoda de instalare și mediul real de operare, nu doar după aspect.
Focusul principal al proiectelor include taguri RFID PCB on-metal, monitorizarea activelor industriale, RFID pentru suprafețe metalice și taguri RFID durabile, cu configurația detaliată stabilită în funcție de utilizarea prevăzută și cerințele sistemului.
Beneficii cheie
Utilizează o structură concepută pentru a reduce problemele de performanță pe care tagurile RFID convenționale le pot avea în apropierea metalului.
Susține identificarea durabilă a sculelor, echipamentelor, containerelor, rafturilor și altor active metalice.
Oferă opțiuni de montaj și carcasă pentru medii industriale în care etichetele adezive obișnuite pot fi nepotrivite.
Aplicații tipice
Acest produs poate fi luat în considerare pentru:
Urmărirea sculelor, matrițelor, utilajelor și activelor de mentenanță.
Rafturi de depozit, articole reutilizabile de transport, containere și echipamente returnabile.
Proiecte de producție, logistică, active IT, inspecție și trasabilitate industrială.
Selecție și personalizare
Înainte de ofertare sau eșantionare, confirmați următoarele detalii ale proiectului:
Frecvența, protocolul, cipul, dimensiunile tagului și distanța de citire așteptată.
Tipul de metal, poziția de montaj, spațiul disponibil și orientarea.
Metoda de instalare: adeziv, șurub, nit, încastrare sau altă soluție.
Cerințele privind temperatura, impactul, umiditatea, substanțele chimice și expunerea în exterior.
Întrebări frecvente
De ce este necesar un tag on-metal?
Metalul poate dezacorda sau reflecta energia RF și poate reduce performanța unei etichete RFID obișnuite. Un design on-metal este destinat instalării pe active metalice, însă distanța finală de citire depinde în continuare de modelul tagului, puterea cititorului, poziționarea antenei, orientare și mediul de instalare.
Poate fi acest produs personalizat pentru un proiect?
Opțiunile disponibile depind de modelul selectat. Transmiteți cantitatea necesară, platforma tehnică, cerințele de grafică sau numerotare și mediul proiectului, astfel încât configurația potrivită să poată fi verificată înainte de producție.
Solicitați o recomandare pentru proiectul dvs.
Pentru o recomandare și o ofertă mai precise, furnizați aplicația, cantitatea necesară, cititorul sau sistemul compatibil, dimensiunile preferate, suprafața de instalare, mediul de operare, nevoile de personalizare și destinația livrării. Testarea cu mostre este recomandată atunci când performanța de citire, compatibilitatea software sau rezistența la mediu sunt critice.
Lista de etichete RFID pe metal PCB
Notă: Intervalele de citire enumerate în tabelul de mai jos pot diferi semnificativ de performanța din lumea reală din cauza variațiilor în mediile de testare. Validați întotdeauna prin teste practice pentru rezultate precise.
| Model | Chip | Dimensiuni | Interval de citire |
| P0603-1 | H3 / H9 | 6x3x4mm | 0,40~0,90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2,30~7,40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0,80~1,10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0,15~1,00m |
| P0703-1 | M4QT | 7x3x1mm | 0,20~1,50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1,6 mm | 0,30~1,50m |
| P1003-1 | R6P | 10x3,5x1mm | 0,30~1,50m |
| P1003-2 | M750 | 10x3,5x2mm | 0,40~1,50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0,75~1,35m |
| P1005-1 | M4QT | 10x5x2mm | 0,60~1,50m |
| P1204-1 | UCODE8 | 12x4x1,5 mm | 0,60~1,50m |
| P1204-2 | UCODE8 | 12x4x1,5 mm | 0,90~2,40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0,90~2,40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1,50~4,00m |
| P1307-2 | H9 | 13x7x3mm | 0,80~3,00m |
| P1501-1 | M750 | 15x1,8x1,6mm | 0,80~2,00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0,80~2,00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1,80~2,60m |
| P1808-1 | M4QT | 18x8x2,5mm | 1,80~2,60m |
| P2006-1W | H9 | 20x6x2mm | 0,80~2,00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3,50~5,50m |
| P2208-1 | UCODE8 | 22x8x2,5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2,60~4,50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8,50~16,50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1,2mm | 1,50~3,50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0,70~3,10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0,70~3,10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2,50~6,00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1,00~3,60m |
| P3206-1 | M781 | 32x6x1.6mm | 2,00~4,60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2,60~4,50m |
| P3516-1 | M781 | 35x16x2.5mm | 3,50~5,50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3,50~5,50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2,50~4,70m |
| P4010-1 | M781 | 40x10x1mm | 2,00~4,60m |
| P4010-2 | H3 / H9 | 40x10x2,1 mm | 2,80~4,50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5,50~9,60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5,50~9,60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3,50~6,00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5,00 ~ 8,0 cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3,50~6,00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1,1 mm | 1,20~3,10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3,50~6,00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3,50~6,00m |
| P5605-1 | UCODE8 | 56,5x5,0x1,3mm | 1,50~3,50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6,50~7,00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5,50~9,00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3,50~6,00m |
| P6030-1W | H9 | 60x30x3mm | 3,50~6,00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3,10~4,20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4,30~9,60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9,6x1,2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0,30~1,10m |
| PD05-1 | UCODE8 | D5x3mm | 0,80~6,20m |
| PD06-1 | UCODE8 | D6x1,6 mm | 0,10~1,20m |
| PD06-2 | M781 | D6x2,5 mm | 0,70~1,20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0,45~0,85m |
| PD09-1 | M781 | D09x3mm | 1,50~2,60m |
| PD10-1 | M750 | D10x1,6 mm | 0,30~1,30m |
| PD10-1 | UCODE8 | D10x3mm | 1,50~4,00m |
| PD10-2 | M4QT | D10x2mm | 0,40~1,20m |
| PD12-1W | R6P | D12x11x3.5mm | 0,80~1,50m |
| PD13-1 | H3 / H9 | D13x2mm | 0,90~1,50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2,5 mm | 1,20~3,00m |
| PD16-3 | M780 | D16x3mm | 1,50~3,30m |
| PD17-1 | H9 | D17x2,5 mm | 1,50~3,30m |
| PD18-1 | H9 | D18x2,5 mm | 1,50~3,30m |
| PD20-1 | UCODE8 | D20x2mm | 2,50~4,20m |
| PD20-2 | H9 | D20x2,5 mm | 1,20~2,00m |
| PD20-3 | M780 | D20x3mm | 2,00~3,70m |
| PD25-1 | H9 | D25x2,5 mm | 2,00~3,70m |
| PD25-2 | UCODE9 | D25x9,8x3mm | 3,50~6,50m |
| PD40-1 | R6-P | D40x3mm | 3,50~6,80m |
