Etichete RFID PCB compacte pentru active metalice

Compania noastră oferă o gamă largă de etichete RFID de dimensiuni foarte mici, concepute pentru aplicații în care spațiul de montare este limitat, iar activele metalice mici trebuie urmărite și monitorizate precis. Această etichetă RFID compactă are dimensiunea de 10x4mm și greutatea de 0,5g. Formatul său miniatural o face potrivită ca etichetă RFID de inventar pentru laptopuri, servere IT, identificarea vehiculelor și urmărirea sculelor metalice de mici dimensiuni.

Etichete RFID UHF anti-metal compacte pentru spații de montare restrânse

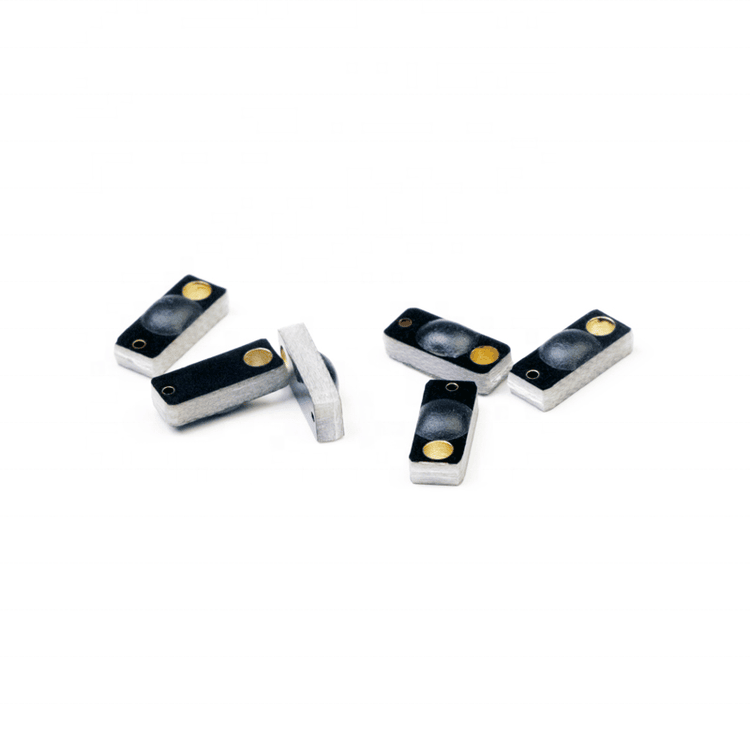

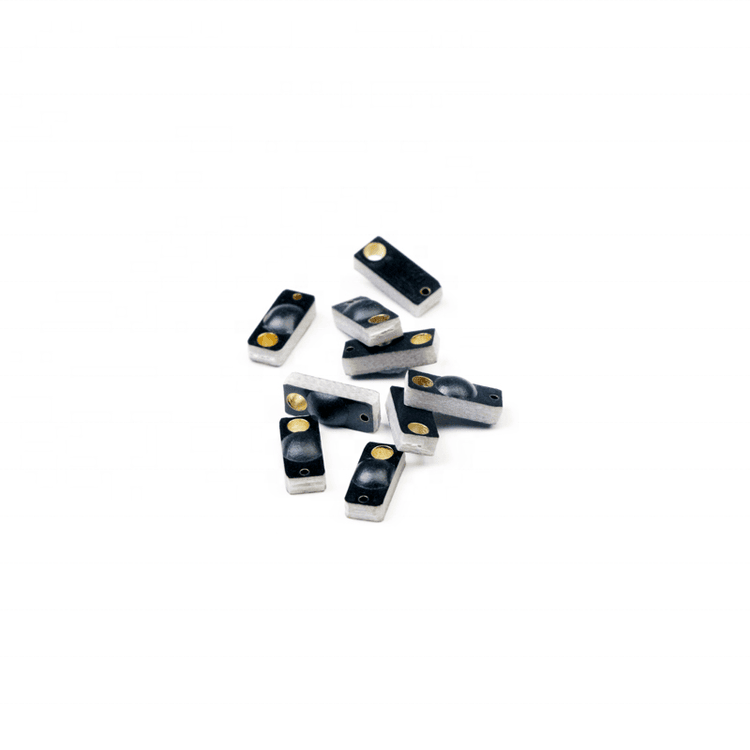

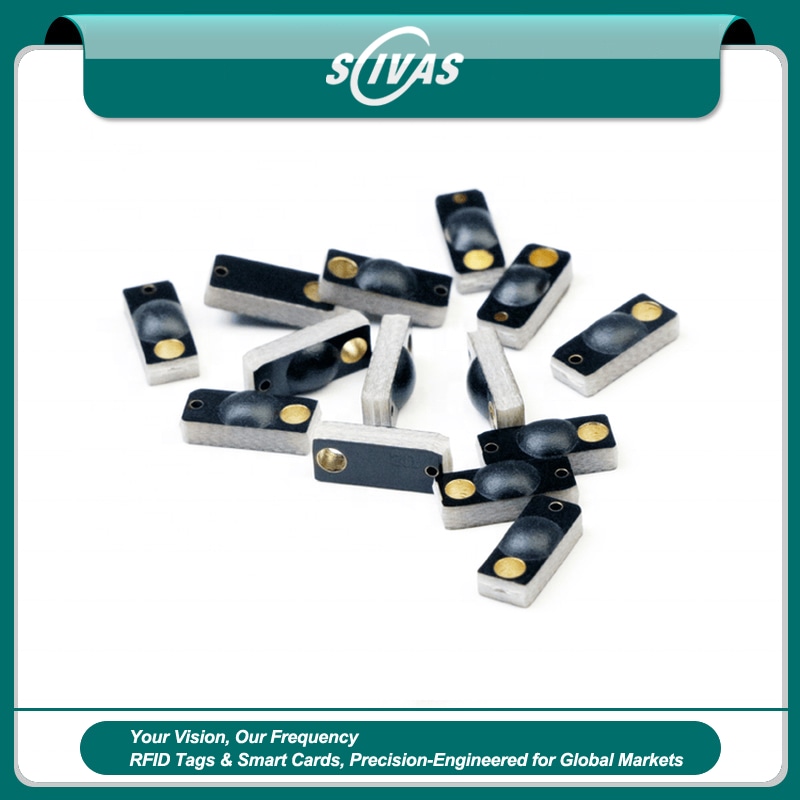

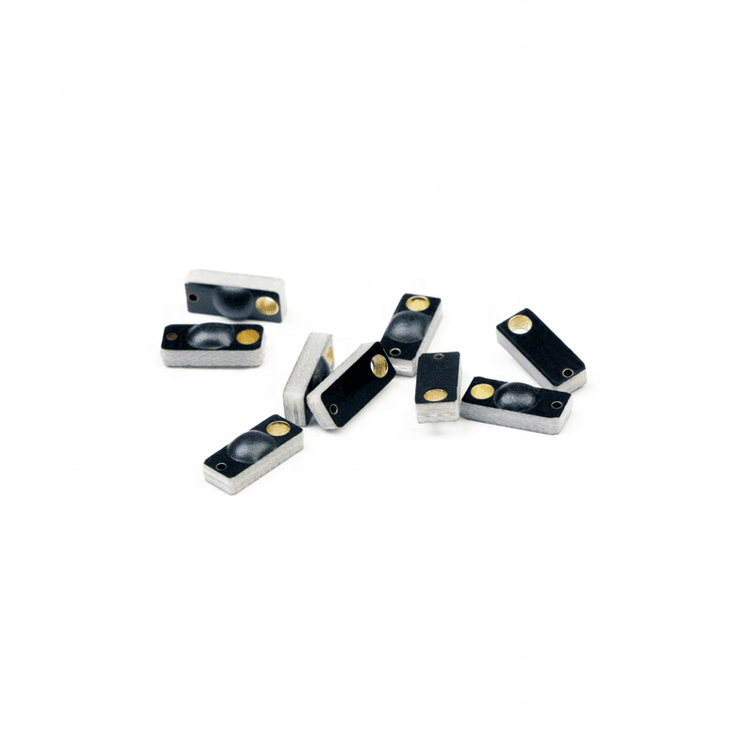

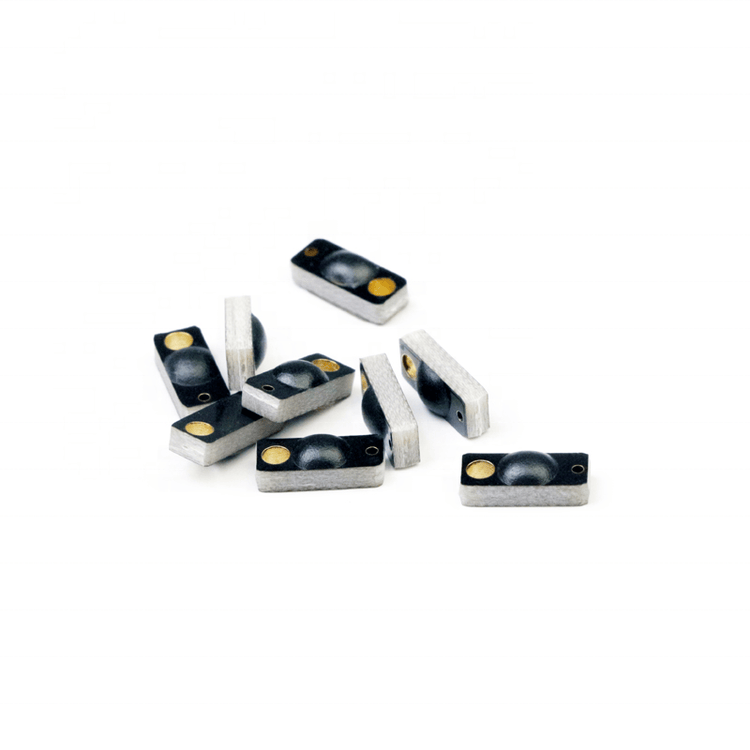

SCIVAS proiectează această etichetă RFID anti-metal compactă pentru proiecte în care etichetele RFID obișnuite își pierd performanța pe suprafețe conductoare, iar zona disponibilă pentru montare este extrem de redusă. Modelul P1004-1 este o etichetă UHF PCB pentru montare pe metal, cu amprentă de 10 × 4 mm, grosime de 2.0 mm și greutate de 0.5 g, fiind potrivită pentru laptopuri, servere, scule mici, elemente metalice de fixare, instrumente, matrițe, piese de schimb și alte active care nu pot suporta o etichetă rigidă de mari dimensiuni. Este dezvoltată pentru identificare stabilă direct pe metal, astfel încât integratorii de sisteme și managerii de active să poată construi fluxuri de inventar precise fără a aplica etichete supradimensionate pe echipamente valoroase.

Proiectată pentru suprafețe metalice, nu pentru etichetare generică

Metalul modifică comportamentul antenei RFID, iar o etichetă standard poate deveni greu de citit atunci când este aplicată pe oțel, aluminiu sau echipamente cu carcasă acoperită. Acest produs este proiectat ca parte din gama noastră de Etichete On-Metal RFID., cu o structură PCB care ajută la menținerea performanței RF pe materiale conductoare. Este o alegere practică atunci când aplicația necesită etichete RFID pentru montare pe metal în spații înguste, în special pentru urmărirea activelor IT, gestionarea sculelor, inventarul atelierelor, controlul echipamentelor de laborator și evidența lucrărilor de mentenanță.

Construcție PCB de mici dimensiuni cu montare practică

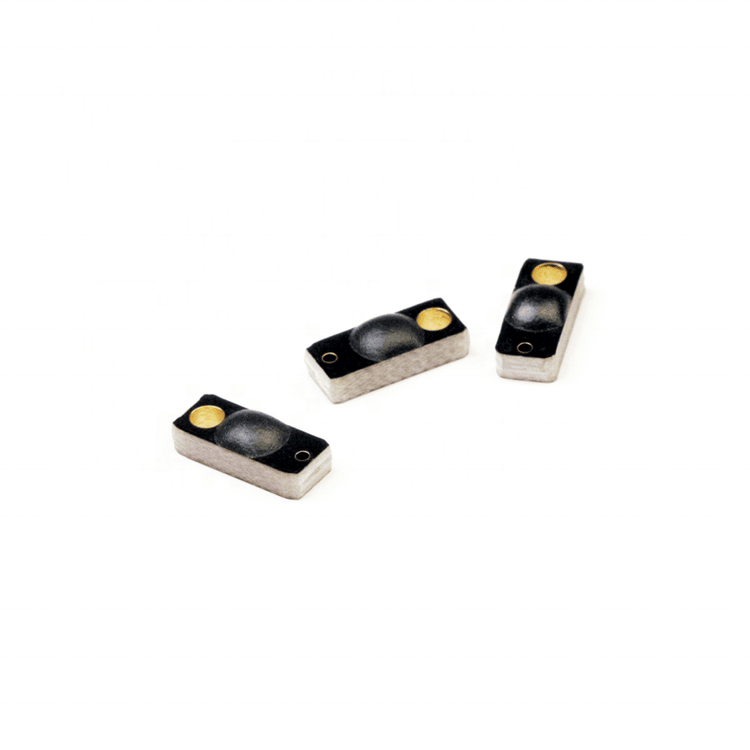

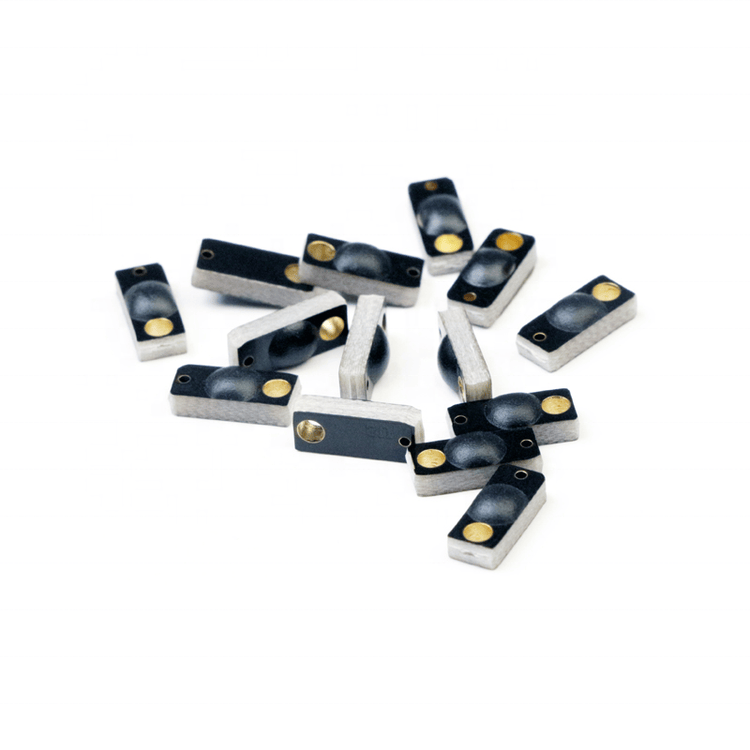

Eticheta utilizează material FR4 PCB și o suprafață posterioară plană pentru montare adezivă. În configurația mecanică este inclus un orificiu de 2 mm, oferind inginerilor un reper suplimentar de poziționare atunci când eticheta este integrată în dispozitive de fixare sau pregătită pentru metode speciale de instalare. Negrul este culoarea standard, iar alte culori, precum alb, roșu, verde sau albastru, pot fi discutate pentru nevoi de identificare la nivel de proiect. Comparativ cu o carcasă industrială voluminoasă, această structură PCB compactă menține eticheta aproape de suprafața activului și ajută la reducerea obstacolelor în zone de depozitare cu densitate mare sau în dulapuri de echipamente.

Protocol UHF, memorie și flexibilitate la codare

P1004-1 respectă EPCglobal Gen2 și ISO/IEC 18000-6C, suportând benzile UHF EU 865–868 MHz și US 902–928 MHz. Sunt disponibile opțiuni de cip H3 și H9, cu EPC 96 bits extensibil până la 480 bits, USER 512 bits și TID 64 bits. Această structură de memorie permite serializare curată, coduri de active, referințe de proprietate, date de inspecție sau informații pentru fluxuri de mentenanță. Funcția de citire/scriere suportă 100,000 cicluri de scriere, iar păstrarea datelor ajunge până la 50 de ani, aspect util pentru gestionarea pe termen lung a ciclului de viață al activelor.

Distanță de citire pentru fluxuri cu cititoare fixe și portabile

În condiții testate pe metal, această etichetă RFID anti-metal poate atinge până la 1.35 m cu un cititor fix, atât în intervalele de frecvență US, cât și EU. Cu cititoare portabile, distanța de citire ajunge până la 0.9 m în banda US și până la 0.75 m în banda EU. Aceste valori fac eticheta potrivită pentru verificări de active la distanță apropiată și medie, inclusiv confirmarea posturilor de lucru, audituri în camere de servere, procese de predare și returnare a sculelor și verificarea articolelor pe linia de producție. Pentru cumpărătorii care compară categoria mai largă de RFID Tags, avantajul principal aici este performanța fiabilă pe suprafețe metalice într-un format miniatural.

Identificare durabilă pentru active industriale și IT

Eticheta are grad de protecție IP68 și suportă operare între -20 °C și +100 °C, cu temperatură de depozitare între -20 °C și +150 °C. Acest lucru permite utilizarea în numeroase medii industriale interioare, depozite și spații IT, unde pot apărea praf, manipulare frecventă, curățare sau variații de temperatură. Certificările includ aprobări REACH, RoHS și CE. Produsul nu este poziționat ca etichetă decorativă; este construit pentru identificarea echipamentelor metalice compacte, unde citirea consecventă, dimensiunea redusă și calitatea controlată a producției sunt mai importante decât un aspect de tip consumer.

Furnizare din fabrică pentru proiecte personalizate cu etichete RFID anti-metal

SCIVAS oferă furnizare pe bază de proiect pentru distribuitori, furnizori de soluții RFID, integratori de sisteme și utilizatori finali care au nevoie de etichete RFID anti-metal personalizate pentru inventar industrial. MOQ este de 50 de bucăți, ceea ce facilitează testarea eșantioanelor înainte de o implementare mai largă. Prețul unitar variază în funcție de cantitate și de cerințele proiectului. Ca furnizor direct din fabrică, putem ajuta clienții să confirme selecția cipului, cerințele de codare, opțiunile de culoare, preferințele de ambalare și compatibilitatea cu cititoarele. Pentru aplicațiile care necesită exact formatul PCB, categoria Etichetă PCB On-Metal RFID este cel mai relevant loc pentru compararea modelelor conexe.

Întrebări frecvente

Q1: Prin ce diferă acest produs de o etichetă RFID normală?

O etichetă RFID normală nu este, de obicei, acordată pentru funcționare directă pe metal, astfel încât suprafața metalică poate reduce sau bloca performanța de citire. Această etichetă folosește un design PCB pentru montare pe metal, destinat suprafețelor conductoare. De asemenea, este mult mai mică decât multe etichete rigide, fiind potrivită pentru echipamente compacte și configurații de active cu densitate mare.

Q2: Pentru ce active este cel mai potrivită P1004-1?

P1004-1 este potrivită pentru active metalice mici, precum laptopuri, servere, capete de scule, instrumente de laborator, module electronice, containere metalice și piese compacte de utilaje. Este utilă atunci când activul are spațiu de montare limitat, dar are nevoie de identificare UHF serializată pentru inventar, audit, mentenanță sau management anti-pierdere.

Q3: Poate fi folosită eticheta pentru inventarul serverelor și al echipamentelor IT?

Da. Dimensiunea redusă și performanța pe metal o fac potrivită pentru proiecte de inventariere în centre de date și infrastructuri IT, inclusiv servere rack, șasiuri blade, laptopuri, dispozitive cu carcasă metalică și echipamente detașabile. Eticheta poate stoca un cod EPC unic și poate fi citită cu sisteme UHF fixe sau portabile compatibile în timpul verificărilor periodice ale activelor.

Q4: La ce distanță de citire mă pot aștepta pe metal?

În condiții testate, distanța cu cititor fix poate ajunge până la 1.35 m pe metal, atât în configurația de frecvență EU, cât și US. Cu cititoare portabile, distanța poate ajunge până la 0.9 m în banda US și până la 0.75 m în banda EU. Rezultatele reale depind de puterea cititorului, configurația antenei, poziția de montare și structurile metalice din jur.

Q5: Eticheta suportă codare și rescriere?

Da. Eticheta suportă operare de citire/scriere cu 100,000 cicluri de scriere. Memoria include EPC 96 bits, extensibil până la 480 bits, USER 512 bits și TID 64 bits. Acest lucru permite clienților să codifice numere unice de active, referințe de mentenanță, informații de locație sau date specifice proiectului, în funcție de fluxul software utilizat.

Q6: Montarea adezivă este suficientă pentru utilizare industrială?

Montarea adezivă este potrivită pentru multe suprafețe metalice curate, plane și pregătite corect. Pentru o lipire mai puternică, suprafața trebuie să fie uscată, fără urme de ulei și testată în mediul real de lucru. Dacă activul este expus la impact puternic, vibrații, substanțe chimice sau abraziune repetată, poate fi necesară protecție mecanică suplimentară sau o structură alternativă de etichetă.

Q7: Poate SCIVAS să susțină comenzi mici de test înainte de implementarea în volum?

Da. MOQ este de 50 de bucăți, ceea ce permite clienților să testeze eticheta pe active reale înainte de o implementare mai mare. SCIVAS poate susține discuții de proiect privind selecția cipului, codarea, opțiunile de culoare, ambalarea, compatibilitatea cu cititoarele și potrivirea aplicației, astfel încât clienții să poată confirma performanța înainte de extinderea implementării.

Lista de etichete RFID pe metal PCB

Notă: Intervalele de citire enumerate în tabelul de mai jos pot diferi semnificativ de performanța din lumea reală din cauza variațiilor în mediile de testare. Validați întotdeauna prin teste practice pentru rezultate precise.


  P1004-1 Fișa tehnică a produsului
