Etichete UHF PCB pentru urmărirea metalelor

Această etichetă RFID este proiectată pe material de bază PCB/FR-4 și rezolvă problema funcționării instabile a etichetelor RFID obișnuite atunci când sunt aplicate pe obiecte metalice. Lucrează în intervalul 860 MHz - 960 MHz și este compatibilă cu standardul ISO18000-6C (EPC Class 1 Gen 2). Este o etichetă RFID pentru obiecte metalice, utilizată în special în retail, logistică și managementul depozitelor, administrarea activelor IT, inventariere, managementul activelor, urmărirea componentelor auto, producție industrială și alte aplicații similare.

Etichete RFID pentru metal create pentru identificarea compactă a activelor

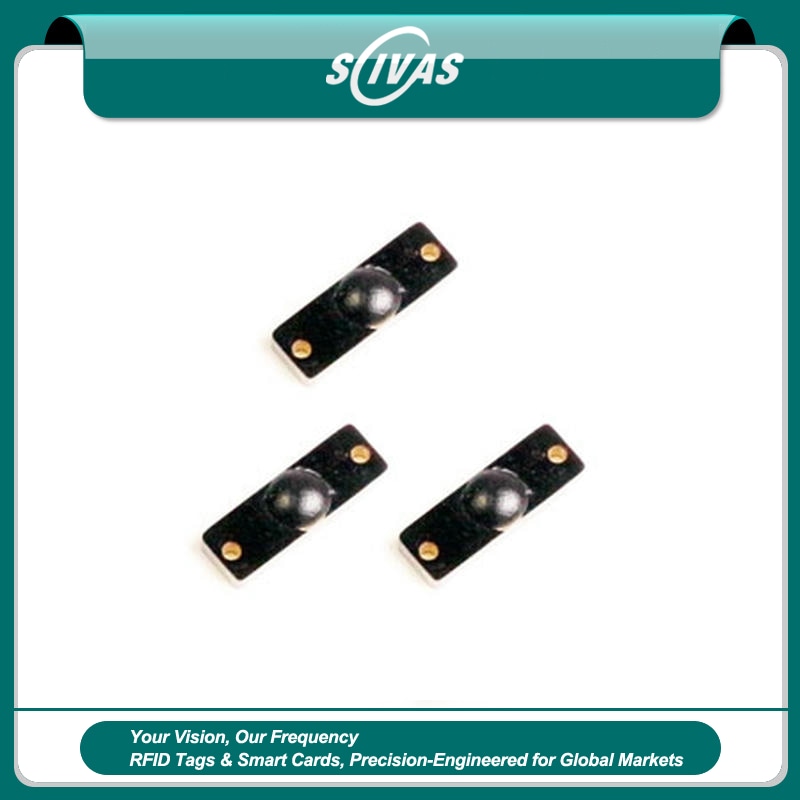

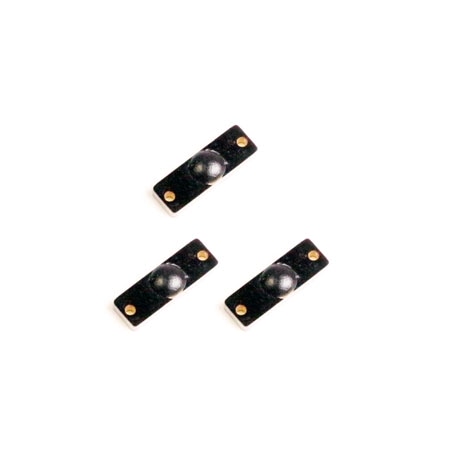

SCIVAS P1204-1 este proiectată pentru cumpărătorii care au nevoie de etichete RFID pentru metal, dar nu dispun de spațiu pentru o carcasă industrială mare. Suprafețele metalice interferează în mod normal cu un inlay RFID standard, provocând citiri slabe sau codare instabilă. Structura PCB on-metal folosește material FR4 și un design de antenă optimizat pentru suprafețe conductoare, astfel încât eticheta să mențină o performanță UHF fiabilă atunci când este aplicată direct pe scule, piese de schimb, containere metalice, dispozitive de fixare, active electronice și echipamente de producție.

Eticheta măsoară 12.0 x 4.0 mm și cântărește doar 0.2 g, fiind potrivită pentru obiecte metalice mici pe care o etichetă convențională sau un tag rigid voluminos ar fi dificil de aplicat. Grosimea este de 1.5 mm fără proeminența IC și de 2.5 mm cu proeminența IC, ceea ce permite montarea în poziții înguste, zone retrase sau aplicații unde aspectul discret este important. Pentru fabrici, depozite, centre de reparații și integratori de sisteme, acest format compact ajută la extinderea acoperirii RFID către active care sunt adesea omise în programele mai ample de urmărire.

Performanță UHF stabilă pe suprafețe conductoare

P1204-1 suportă EPCglobal Gen2 și ISO/IEC 18000-6C, cu opțiuni de frecvență pentru proiecte EU 865-868 MHz și US 902-928 MHz. Folosește cipul NXP UCODE 8, oferind memorie EPC de 128 biți și memorie TID de 96 biți pentru identificare standardizată. Memoria USER este de 0 biți, ceea ce menține eticheta orientată către codare EPC clară, verificare rapidă a inventarului și identificare fiabilă la nivel de articol, fără stocare inutilă de date pe tag.

Când este instalată corect pe metal, distanța de citire poate ajunge până la 1.5 m cu un cititor fix, atât în configurații pentru banda US, cât și pentru banda EU. Cu un cititor portabil, distanța de citire poate ajunge până la 0.6 m, ceea ce este practic pentru audituri în camere de scule, verificări de echipamente, confirmări pe raft și rute de mentenanță. Performanța reală depinde de puterea cititorului, configurația antenei, poziția de instalare, materialele din jur și condițiile RF locale, de aceea se recomandă testarea mostrelor înainte de implementarea la scară largă.

Design PCB on-metal durabil pentru fluxuri industriale

Ca parte a gamei SCIVAS etichete RFID PCB on-metal, acest model este construit pentru aplicații în care dimensiunea mică, citirea pe metal și rezistența la mediu trebuie să funcționeze împreună. Gradul IP68 ajută la protejarea etichetei în medii interioare și exterioare solicitante, iar intervalul de temperatură de operare de la -20°C la +100°C susține utilizarea obișnuită în depozite, producție, industria auto și managementul echipamentelor. Temperatura de depozitare este cuprinsă între -20°C și +150°C, oferind stabilitate suplimentară în timpul transportului și depozitării.

Eticheta suportă operațiuni de citire și scriere, 100,000 de cicluri de scriere și păstrarea datelor până la 50 de ani. Aceste specificații o fac potrivită pentru programe de active pe termen lung, în care tagul poate rămâne atașat pe întreaga durată de viață a unei scule, componente sau piese metalice. Montarea cu adeziv permite instalarea rapidă fără găurire sau elemente mecanice de fixare, ajutând clienții să reducă timpul de implementare atunci când sute sau mii de active metalice trebuie identificate.

Unde se potrivește cel mai bine această etichetă RFID

P1204-1 este potrivită pentru managementul activelor IT, urmărirea sculelor, inspecția echipamentelor, urmărirea componentelor auto, inventarul depozitelor, managementul mobilierului și elementelor metalice din retail, precum și identificarea pieselor metalice mici. Poate fi utilizată și în medii de producție lean, unde operatorii au nevoie de confirmare rapidă că un articol metalic a trecut prin depozitare, producție, inspecție sau reparație. În aceste fluxuri, etichetele RFID compacte pentru urmărirea echipamentelor metalice pot reduce erorile de scanare manuală și pot îmbunătăți vizibilitatea fără a modifica forma activului.

Comparativ cu etichetele RFID on-metal mai mari, acest model nu este conceput pentru maximizarea citirii la distanță lungă. Avantajul său este echilibrul: amprentă foarte mică, greutate redusă, protecție IP68, instalare cu adeziv și citire UHF stabilă pe metal. De aceea, este deosebit de util atunci când suprafața activului este limitată, tagul trebuie să rămână discret sau utilizatorul trebuie să eticheteze multe active mici la un cost controlat.

Furnizare din fabrică și suport pentru proiecte personalizate

SCIVAS furnizează P1204-1 în culoarea standard negru și poate discuta alte cerințe de culoare, cum ar fi alb, roșu, verde sau albastru, în funcție de proiect. Intervalul de preț unitar este USD 0.22-0.63, iar MOQ este de 50 de bucăți, ceea ce o face practică atât pentru testare pilot, cât și pentru achiziții pe loturi. Certificările includ aprobări REACH, RoHS și CE, susținând cerințele de achiziție globală pentru proiecte RFID profesionale.

Pentru integrarea în proiect, recomandăm testarea etichetei împreună cu cititoarele RFID planificate, configurația antenelor, fluxul software și suprafața de instalare. Acest lucru ajută la confirmarea distanței de citire, a procesului de codare și a poziționării înainte de producția de masă. Dacă proiectul dumneavoastră necesită etichete RFID pentru metal cu structură PCB subțire, durabilitate IP68 și identificare UHF fiabilă pentru active metalice, SCIVAS vă poate ajuta să evaluați modelul de tag, configurația cipului, metoda de montare și cantitatea de implementare în funcție de scenariul aplicației.

FAQ

Ce face ca P1204-1 să fie potrivită pentru active metalice?

P1204-1 folosește o structură de antenă PCB on-metal în locul unui inlay standard de etichetă, fiind optimizată pentru suprafețe conductoare. Acest lucru ajută la reducerea problemei de detunare care apare frecvent atunci când etichetele RFID sunt plasate direct pe metal. Corpul mic din FR4 facilitează, de asemenea, instalarea pe scule, dispozitive de fixare, piese metalice și echipamente compacte.

Este această etichetă concepută pentru citire RFID la distanță lungă?

Acest model este conceput mai degrabă pentru identificare compactă pe metal decât pentru citire la distanță maximă. Cu un cititor fix, distanța de citire poate ajunge până la 1.5 m pe metal, iar cu un cititor portabil poate ajunge până la 0.6 m. Pentru proiectele care necesită o distanță de citire mai mare, o etichetă on-metal de dimensiuni mai mari poate fi mai potrivită.

Poate fi utilizată P1204-1 pentru urmărirea sculelor?

Da. Corpul de 12.0 x 4.0 mm este util pentru etichetarea sculelor mici, instrumentelor metalice, matrițelor, dispozitivelor de fixare și componentelor înlocuibile. Este deosebit de practică atunci când articolul are spațiu limitat pentru etichetare, dar are nevoie în continuare de identificare UHF în timpul verificărilor de inventar, controlului mentenanței sau managementului camerei de scule.

Ce cip folosește această etichetă PCB on-metal?

P1204-1 folosește cipul NXP UCODE 8 și suportă memorie EPC de 128 biți și TID de 96 biți. Nu include memorie USER, ceea ce o face potrivită pentru numerotare curată bazată pe EPC, codare rapidă și identificare standardizată a activelor. Eticheta suportă operațiuni de citire și scriere cu până la 100,000 de cicluri de scriere.

Cum ar trebui instalată eticheta pe suprafețe metalice?

Metoda standard de montare este instalarea cu adeziv. Înainte de aplicarea etichetei, suprafața metalică trebuie să fie curată, uscată și fără ulei, praf sau strat de acoperire desprins. Pentru cele mai bune rezultate, testați mai multe poziții pe activ, deoarece marginile apropiate, curburile, șuruburile și structurile metalice din jur pot influența performanța RFID.

Este eticheta suficient de durabilă pentru medii industriale?

Da. Eticheta are grad IP68 și suportă un interval de temperatură de operare de la -20°C la +100°C, cu depozitare între -20°C și +150°C. Aceste specificații o fac potrivită pentru multe medii de depozit, fabrică, mentenanță și urmărire a echipamentelor. Cumpărătorii ar trebui totuși să testeze mostrele în condițiile reale de contact chimic, impact și curățare ale proiectului.

Poate SCIVAS să ofere testare cu mostre înainte de comenzile mari?

Da. MOQ este de 50 de bucăți, ceea ce susține testele pilot mici înaintea unei implementări mai mari. SCIVAS poate oferi sugestii de proiect în funcție de activul metalic vizat, tipul de cititor, distanța de citire așteptată, suprafața de instalare și cantitate. Testarea mostrelor ajută mai întâi la confirmarea dimensiunii tagului, a performanței de citire și a metodei de montare înainte de achiziția în masă.

Lista de etichete RFID pe metal PCB

Notă: Intervalele de citire enumerate în tabelul de mai jos pot diferi semnificativ de performanța din lumea reală din cauza variațiilor în mediile de testare. Validați întotdeauna prin teste practice pentru rezultate precise.


  P1204-1 Fișă tehnică a produsului
